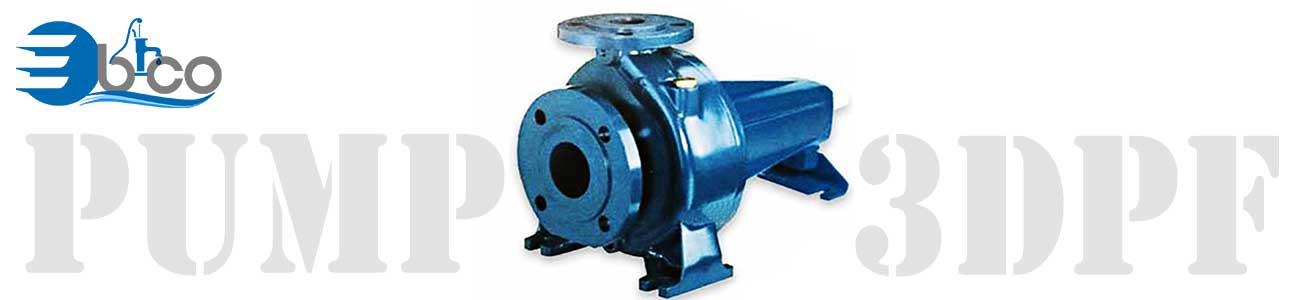

پمپ سانتریفیوژ 3DPF

پمپ سانتریفیوژ چدنی 3DPF

درباره پمپ سانتریفیوژ 3DPF

پمپ سانتریفیوژ 3DPF که از سری پمپ های افقی می باشد که بدون موتور و با پروانه استیل می باشند. از پمپ سانترییفوژ 3DPF ابارا جهت سیستم های شستشو، افزایش فشار آب و در مصارف صنعتی و کشاورزی استفاده می شود. از پمپ سانتریفیوژ چدنی 3DPF ابارا در آب های تمیز قابل استفاده می باشد و همچنین جنس پوسته الکتروپمپ سانتریفیوژ 3DPF ابارا از چدن و پروانه پمپ چدنی3DPF از جنس استیل 304 می باشد که در حداکثر دمای 90 درجه سانتیگراد استفاده می شود.

اجزاء الکتروپمپ سانتریفیوژ 3DPF

پوسته
پروانه
سیل مکانیکی
شفت
واسطه

مزایای پمپ سانتریفیوژ 3DPF

حداکثر فشار 10 بار
حداکثر دما بین 5 تا 90 درجه سانتی گراد
موجود با موتور تک فاز و سه فاز
دور موتور می تواند از 1450 یا 2900 کوپل شود بستگی به شرایط دارد.

ایران ابارا بزرگترین مرجع اطلاع رسانی و فروش پمپ ابارا

دانلود کاتالوگ پمپ سانتریفیوژ 3DPF 2 pol

دانلود کاتالوگ پمپ سانتریفیوژ 3DPF 4pol

دانلود کاتالوگ پمپ سانتریفیوژ

لیست قیمت پمپ سانتریفیوژ 3DPF ابارا

منحنی فنی 3DPF 1450rpm

نمودار فنی پمپ سانتریفیوژ 3DPF

منحنی-کاکرد-پمپ-سانتریفیوژ-3dpf-1450

منحنی فنی 3DPF 2900rpm

نمودار فنی پمپ 3DPF

مشخصات پمپ

مشخصات پمپ چدنی 3DPF

مشخصات سیال	نوع مایع	آب تمیز
مشخصات سیال	حداکثر دما	5- تا 90 درجه
حداکثر فشار	10
ساختار	پروانه	سانتریفیوژ بسته
	نوع آببندی	سیل مکانیکی
	یاتاقان	بلبرینگ دورو بسته
اتصالات لوله	قطر فلنج مکش	DN 50.65.80
اتصالات لوله	قطر فلنج رانش	DN 32.40.50.65
جنس	پوسته	چدن
	پروانه	استیل 304 برای مدل های 32.40.50 استیل 316 برای مدل های 65
	سیل مکانیکی	Ceramic/Carbon/NBR
	شفت	استیل 304
	واسطه	چدن / آلومینیوم

مشخصات موتور

مشخصات موتور پمپ سانتریفیوژ 3DPF

دور موتور	تک فاز2900
کلاس عایقبندی	F
درجه محافظت	IP 55
خازن	توکار
فرکانس	50
جنس پوسته	آلومینیوم / استیل

جدول کارکرد 3DPF 2POL 32

جدول هد و دبی سانتریفیوژ چدنی 3DPF

MODEL	P		Q=Flow rate
	[HP]	[KW]	l/min 100	150	200	250	300	333	360	400	450
			m/h 6	9	12	15	18	20	21.6	24	27
			H= Head
3D 32 -125/1.1 (M)	1.5	1.1	22.4	21.2	19.3	17.1	14.4	12.5	–	–	–
3D 32 -160/1.5 (M)	2	1.5	27.5	25.9	23.7	21.3	18.5	16.4	–	–	–
3D 32 -160/2.2 (M)	3	2.2	35.4	34.1	32.2	29.8	27.3	25.5	–	–	–
3D 32 -200/3.0	4	3	43.0	41.0	39.0	36.5	33.0	31.0	–	–	–
3D 32 -200/4.5	5.5	4	52.5	51.0	49.0	46.0	43.0	41.0	39.0	–	–
3D 32 -200/7.5	10	7.5	67.0	65.0	63.0	61.0	57.0	55.0	53.0	50.0	46.0

جدول کارکرد 3DPF 2POL 40

جدول هد و دبی سانتریفیوژ 3DPF

MODEL	P		Q=Flow rate
	[HP]	[KW]	l/min 200	250	300	350	400	450	500	600	700
			m/h 12	15	18	21	24	27	30	36	42
			H= Head
3D 40-125/1.5 M	2	1.5	18.2	17.6	16.8	15.9	14.8	13.7	12.4	9.6	6.3
3D 40-125/2.2 M	3	2.2	24.4	23.9	23.2	22.4	21.4	20.4	19.2	16.5	13.7
3D 40-160/3.0	4	3	29.4	28.7	27.8	26.8	25.8	24.8	23.7	21.4	18.7
3D 40-160/4.0	5.5	4	37.2	36.5	35.7	34.8	33.8	32.8	31.8	29.5	27.0
3D 40-200/5.5	7.5	5.5	44.5	44.0	43.0	42.0	41.0	40.0	39.0	36.3	33.0
3D 40-200/7.5	10	7.5	533.5	53.0	52.0	51.5	50.5	49.5	48.5	46.0	43.0
3D 40-200/11	15	11	70.0	69.0	68.5	67.5	67.0	66.0	65.0	63.0	60.0

جدول کارکرد 3DPF 2POL 50

جدول هد و دبی سانتریفیوژ 3DPF

MODEL	P		Q=Flow rate
	[HP]	[KW]	l/min 400	500	600	700	800	900	1000	1100	1200
			m/h 24	30	36	42	48	54	60	66	72
			H= Head
3D 50-125/2.2 M	3	2.2	18.0	17.0	15.7	14.2	12.6	10.9	9.0	–	–
3D 50-125/3.0	4	3	21.5	20.8	19.8	18.5	17.1	15.5	13.8	12.0	10.0
3D 50-125/4.0	5.5	4	25.8	25.3	24.5	23.5	22.2	20.7	19.0	17.2	15.3
3D 50-160/5.5	7.5	5.5	32.0	31.5	30.5	29.3	27.9	26.2	24.4	22.4	20.0
3D 50-160/7.5	10	7.5	38.0	37.6	36.9	35.8	34.5	32.9	30.9	28.9	26.7
3D 50-200/9.2	12.5	9.2	–	49.5	48.0	46.5	44.5	42.5	40.0	37.6	34.4
3D 50-200/11	15	11	–	55.5	54.5	52.5	51.0	49.0	47.0	44.5	42.0
3D 50-200/15	20	15	–	69.5	68.5	67.0	65.5	63.5	61.5	59.0	56.0

جدول کارکرد 3DPF 4POL 32

جدول هد و دبی سانتریفیوژ 3DPF

MODEL	P		Q=Flow rate
	[HP]	[KW]	l/min 50	100	160
			m/h 3	6	9.6
			H= Head
3DPF 32-125/0.25	0.25	0.33	5.6	4.9	3.3
3DPF 32-160/0.3R	0.37	0.5	7.2	6.3	4.5
3DPF 32-160/0.3	0.37	0.5	8.7	8	6.7
3DPF 32-200/0.55R	0.55	0.75	10.5	9.3	7
3DPF 32-200/0.55	0.55	0.75	12	11	9.2
3DPF 32-200/0.75	0.75	1	17.3	16.5	14.6

جدول کارکرد 3DPF 4POL 40

جدول هد و دبی سانتریفیوژ 3DPF

MODEL	P		Q=Flow rate
	[HP]	[KW]	l/min 100	160	200	250	300	350
			m/h 6	9.6	12	15	18	21
			H= Head
3DPF 40-125/0.37R	0.37	0.5	4.5	4	3.6	3	2.3	1.5
3DPF 40-125/0.37	0.37	0.5	6.2	5.7	5.2	4.6	3.8	3
3DPF 40-160/0.55R	0.55	0.75	7.2	6.7	6.3	5.7	5	4.3
3DPF 40-160/0.55	0.55	0.75	8.5	7.9	7.5	6.9	6.2	5.4
3DPF 40-200/1.1R	1.1	1.5	11	10.5	10.1	9.6	9	8.3
3DPF 40-200/1.1	1.1	1.5	12.7	12.3	11.9	11.2	10.4	9.4
3DPF 40-200/1.5	1.5	2	17.8	17.4	16.9	16.2	15.3	14.2

جدول کارکرد 3DPF 4POL 50

جدول هد و دبی سانتریفیوژ 3DPF

MODEL	P		Q=Flow rate
	[HP]	[KW]	l/min 200	250	300	350	400	500	600
			m/h 12	15	18	21	24	30	36
			H= Head
3DPF 50-125/0.55R	0.55	0.75	4.9	4.7	4.4	4.2	3.8	3	2
3DPF 50-125/0.55	0.55	0.75	5.8	5.6	5.4	5.2	4.9	4.1	3.2
3DPF 50-160/1.1R	1.1	1.5	7.7	7.5	7.2	6.9	6.5	5.6	4.5
3DPF 50-160/1.1	1.1	1.5	9	8.8	8.5	8.2	7.8	6.9	5.8
3DPF 50-200/1.5R	1.5	2	12.1	11.8	11.5	11.1	10.6	9.5	8
3DPF 50-200/1.5	1.5	2	13	12.7	12.3	11.9	11.5	10.5	9.1
3DPF 50-200/2.2	2.2	3	17.7	17.5	17.2	16.8	16.4	15.4	14

جدول کارکرد 3DPF 4POL 65

جدول هد و دبی سانتریفیوژ 3DPF

MODEL	P		Q=Flow rate
	[HP]	[KW]	l/min 300	350	400	500	600	650	800	950	1000	1050	1100	1200
			m/h 18	21	24	30	36	39	48	57	60	63	66	72
			H= Head
3DPF 65-125/0.55	0.55	0.75	4.8	4.6	4.4	4.0	3.5	3.2	2.3	1.4	–	–	–	–
3DPF 65-125/90.75	0.75	1	6	5.8	5.7	5.2	4.6	4.4	3.5	2.5	2.2	–	–	–
3DPF 65-125/1.1	1.1	1.5	7.2	7	5.8	6.3	5.8	5.4	4.5	3.5	3.2	2.8	–	–
3DPF 65-160/1.1	1.1	1.5	–	8.1	8.0	7.4	7.0	6.6	5.7	4.6	4.2	3.8	–	–
3DPF 65-160/1.5	1.5	2	–	9.2	9	8.5	8	7.7	6.7	5.7	5.3	4.9	4.5	–
3DPF 65-160/2.2	2.2	3	–	11.3	11.1	10.6	10	9.8	8.8	7.6	7.2	6.8	6.4	5.5
3DPF 65-200/2.2R	2.2	3	–	12.4	12.2	11.6	11	10.6	9.3	7.8	7.3	6.8	–	–
3DPF 65-200/2.2	2.2	3	–	13.9	13.7	13.0	12.4	12	10.8	9.3	8.8	8.3	7.8	–
3DPF 65-200/3.0	3	4	–	15.8	15.6	15.06	14.5	14.1	12.9	11.6	11.1	10.6	10.1	9
