الکترو پمپ کفکش DS

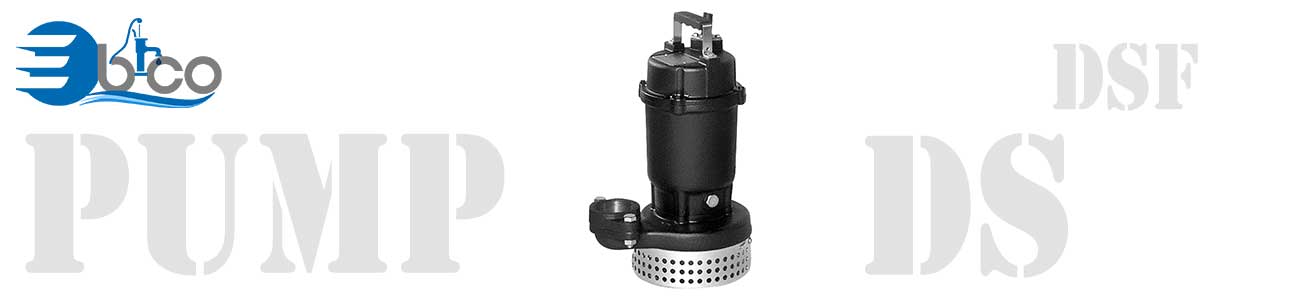

پمپ کف کش DS – DSF
پمپ کف کش DS – DSF ابارا در گروه پمپ های شناور نیز قرار دارد. الکترو پمپ کف کش DS – DSF با پروانه نیمه باز برای آب های تمیز و آب باران همچنین آبهای آلوده استفاده می شود. جنس بدنه پمپ کف کش DS – DSF ابارا از چدن می باشند.
اجزاء پمپ کف کش DS
اجزاء پمپ DS – DSF ابارا تشکیل شده از بدنه پمپ، پروانه نیمه باز، پراونه چدن شفت استیل 403 در مدل DS و استیل 420B در مدلDSF استفاده می شود.
سیل مکانیکی پمپ کف کش DS – DSF
- طرف پروانه ای SiC / SiC / NBR پمپ DS – DSF ابارا
- طرف موتور کربن / سرامیک /NBR و برای مدل های پمپ DSF ابارا موتورهای بالای 6 کیلو وات و بالاتر دارای این ویژگی می باشند.
اطلاعات فنی پمپ کف کش DS
- حداکثر ارتفاع از 0.8 تا 43 متر
- فشار خروجی 5 تا 84 متر مکعب در ساعت
- حداکثر دمای مایع 40 درجه سانتی گراد
- حداکثر عبور اندازه جامد:
- 5 میلیمتر 50DS
- 6 میلی متر (65DS)، (40DSF 1.1 ، 1.8 کیلو وات)
- 7 میلی متر (80DS) ( 40DSF 6KW )
- 8 میلیمتر 10DS
حداکثر طول بدنه 50 میلی متری فیبری (تمام مدل های DS )
توان های پمپ کف کش DS – DSF
- 50 DS 5 1.5
- 50 DS 5 2.2
- 50 DS 5 3.7
- 65 DS 5 1.5
- 80 DS 5 2.2
- 80 DS 5 3.7
- 100 DS 5 5.5
- 100 DS 5 7.5
مشخصات پمپ
مشخصات پمپ لجنکش DS
مشخصات سیال | نوع مایع | آب تمیز |
حداکثر دما | 40 | |
محداکثر قطر ذرات معلق | 5 (mm) 50DS, 6 (mm) 65DS,
7 (mm) 80DS, 8 (mm) 100 DS |
|
حداکثر غوطه وری | 4m (1.5kw), 8m(2.2 – 7.5kw) | |
ساختار | پروانه | نیمه باز |
نوع آب بندی | مکانیکال سیل دوبل | |
یاتاقان | بلبرینگ با گریس دائمی | |
اتصالات لوله | رانش | 2 – 3 – 4 |
جنس | پوسته | چدن |
پروانه | چدن | |
شفت | استنلس استیل 403 | |
سیل مکانیکی | سمت پروانه: Sic/Sic/EPDM | |
سمت موتور: Carbon/Ceramic/NBR | ||
متعلقات | جعبه حاوی اتصالات، زانویی و فنلج و پیچ و مهره و واشر | |
تجهیزات نصب ثابت شامل گاید و پایه و زنجیر مخصوص |
مشخصات موتور
مشخصات موتور کف کش DS
دور موتور | 2900 |
کلاس عایقبندی | F |
فرکانس | 50 |
درجه محافظت | IP 68 |
محافظ اضافه بار | اتوماتیک |
نحوه راه اندازی | مستقیم |
طول کابل (m) | 10 |
جدول کارکرد
جدول هد و دبی کفکش DS
Pump type | Motor | Q=Capacity | |||||||||||||||||||
kW | HP | l/min | 0 | 100 | 150 | 200 | 250 | 300 | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 950 | 1000 | 1200 | 1250 | 1400 | |
m/h | 0 | 6 | 9 | 12 | 15 | 18 | 24 | 27 | 30 | 33 | 36 | 42 | 48 | 57 | 60 | 72 | 75 | 84 | |||
H=Total Head | |||||||||||||||||||||
50 DS 5 1.5 | 1.5 | 2 | 24.0 | 22.3 | 20.7 | 18.8 | 16.5 | 14.0 | 8.5 | – | – | – | – | – | – | – | – | – | – | – | |
50 DS 5 2.2 | 2.2 | 3 | 27.0 | – | 25.2 | 23.7 | 22.1 | 20.4 | 16.6 | 14.4 | 12.0 | 9.4 | – | – | – | – | – | – | – | – | |
50 DS 5 3.7 | 3.7 | 5 | 37.4 | – | 35.3 | 34.2 | 32.9 | 31.4 | 27.7 | 25.7 | 23.5 | 21.1 | 18.6 | – | – | – | – | – | – | – | |
65 DS 5 1.5 | 1.5 | 2 | 18.0 | – | 17.5 | 17.1 | 16.5 | 15.7 | 13.5 | 12.0 | 10.3 | 8.5 | 6.6 | – | – | – | – | – | – | – | |
80 DS 5 2.2 | 2.2 | 3 | 22.0 | – | – | 20.8 | 20.2 | 19.4 | 17.6 | 16.4 | 15.0 | 13.4 | 11.8 | 8.3 | – | – | – | – | – | – | |
80 DS 5 3.7 | 3.7 | 5 | 27.5 | – | – | – | 26.3 | 25.8 | 24.6 | 23.7 | 22.8 | 21.8 | 20.6 | 17.8 | 148 | 9.9 | – | – | – | – | |
100 DS 5 5.5 | 5.5 | 7.5 | 31.6 | – | – | – | – | 30.7 | 30.0 | 29.5 | 29.0 | 28.4 | 27.8 | 26.3 | 24.5 | 21.3 | 20.0 | 13.6 | 11.6 | – | |
100 DS 5 7.5 | 7.5 | 10 | 39.2 | – | – | – | – | – | 37.0 | 36.6 | 36.0 | 35.5 | 34.8 | 33.4 | 31.7 | 28.5 | 27.3 | 21.4 | 19.7 | 13.2 |
