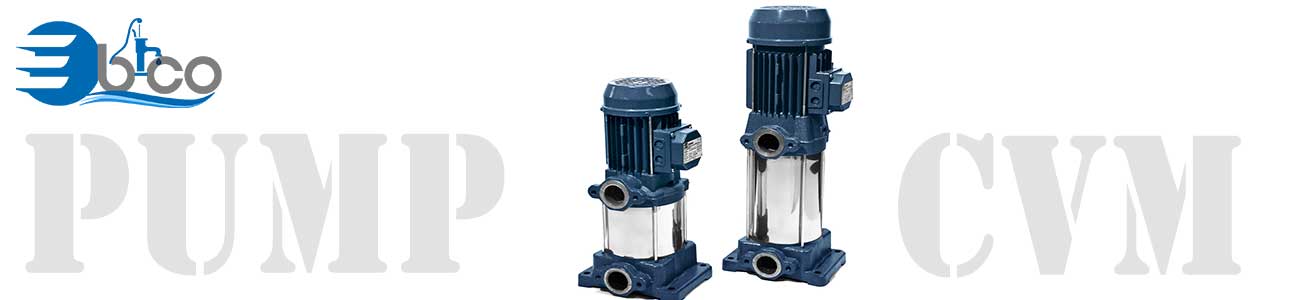

درباره پمپ طبقاتی CVM ابارا
پمپ طبقاتی عمودی CVM ابارا به صورت چند مرحله ای و عمودی می باشد که پروانه های آن به صورتی افقی بر روی یک دیگر قرار می گیرند. نحوه کار پمپ cvm ابارا بدین صورت می باشد که مایع به داخل پمپ رفته و از آنجا با عبور از پروانه ها فشار وارده بر روی مایع توسط پمپ طبقاتی CVM افزایش پیدا کرده و در نهایت مایع با فشار مورد نظر وارد لوله ها می گردد.
برای کاربرد بهتر از پمپ طبقاتی CVM می توان از اینورتر استفاده نمود. تنظیم بودن اینورتر باعث عملکرد بهتر پمپ و در نتیجه کاهش هزینه های مصرفی می گردد.
کاربرد های پمپ طبقاتی cvm ابارا
- منازل مسکونی
- برج ها آپارتمان ها
- صنایع کوچک
- در کل از پمپ طبقاتی عمودی Cvm برای مصارف مسکونی استفاده می شود
جنس قطعات بکار رفته در پمپ طبقاتی CVM ابارا
- بدنه پمپ از جنس اهن
- پروانه ها از جنس پلاستیک فشرده
- محور اصلی از جنس فولاد
- مکانیکال سیل از جنس سرامیک / کربن / NBR
- برای این پمپ ها از موتور های IE3 استفاده شده است
مشخصات فنی پمپ طبقاتی cvm
- حداکثر توان آبدهی از 6.4 تا 98.5 متر
- حداکثر حجم آبدهی از 1.2 تا 7.2 متر مکعب در ساعت
- حداقل موتور مورد نیاز با استاندارد IE3 باید با قدرت 0.75 کیلو وات باشد
- تحمل حرارت مایع با درجه حرارت 40 درجه سانتیگراد
منحنی فنی
نمودار فنی پمپ طبقاتی cvm ابارا
مشخصات پمپ
مشخصات پمپ طبقاتی عمودی cvm
| پمپ | ||
| مشخصات سیال | نوع مایع
حداکثر دما (c) |
آب تمییز |
| حداکثر قطر ذرات جامد(MM) | سایر 1 | |
| ساختار | پروانه
سیل شفت یاتاقان |
سانترافیوژ باز
سانترافیوژ باز سیل مکانیکی دو لبه روغن خور |
| اتصالات لوله | مکش | دارای صافی |
| رانش | سیل مکانیکی دو لبه روغن خور | |
| جنس | پوسته | آهن |
| پروانه | استیل 304 | |
| سیل مکانیکی | سرامیک / کربن / NBR | |
| شفت | به همراه پوشش پلاستیکی-استیل 303 | |
| مایع روغن کاری | ||
جدول کارکرد
جدول هد و دبی پمپ طبقاتی cvm
| Q=Capacity | Motor
Power |
Pump type | |||||||||||
| 120 | 100 | 80 | 60 | 50 | 40 | 30 | 20 | 0 | l/min | HP | KW | Three phase | Single phase |
| 7.8 | 6 | 4.8 | 3.6 | 3 | 2.4 | 1.8 | 1.2 | 0 | m/h | ||||
H=Total manometric head in meters |
|||||||||||||
|
– |
– |
6.4 |
13 |
15.6 |
17.8 |
19.7 |
21.2 |
23.8 |
|
0.4 |
0.3 |
CVM A/4 |
Cvm AM/4 |
|
– |
– |
9.6 |
19.4 |
23.3 |
26.7 |
29.5 |
31.8 |
35.7 |
|
0.6 |
0.44 |
CVM A/6 |
Cvm AM/6 |
|
– |
– |
12.8 |
25.9 |
31.1 |
35.6 |
39.4 |
42.5 |
47.5 |
|
0.8 |
0.6 |
CVM A/8 |
Cvm AM/8 |
|
– |
– |
19.5 |
36.6 |
43.5 |
49.5 |
54 |
57.5 |
62.5 |
|
1 |
0.75 |
CVM A/10 |
Cvm AM/10 |
|
– |
– |
23.4 |
44 |
52.5 |
59.5 |
65 |
69.0 |
75.0 |
|
1.2 |
0.9 |
CVM A/12 |
Cvm AM/12 |
|
– |
– |
27.3 |
51 |
61 |
69.5 |
75.5 |
80.5 |
87.5 |
|
1.5 |
1.1 |
CVM A/15 |
Cvm AM/15 |
|
– |
– |
28.8 |
58.5 |
70 |
80 |
88 |
94.5 |
103 |
|
1.8 |
1.3 |
CVM A/18 |
Cvm AM/18 |
|
14.7 |
21.6 |
27.5 |
32 |
33.7 |
35.1 |
36.2 |
– |
38.1 |
|
1 |
0.75 |
CVM B/10 |
Cvm AM/10 |
|
19.6 |
28.8 |
36.6 |
42.6 |
45 |
46.8 |
48 |
– |
51 |
|
1.2 |
0.9 |
CVM B/12 |
Cvm AM/12 |
|
24.5 |
36 |
45.8 |
53.3 |
56.2 |
58.5 |
60.5 |
– |
63.5 |
|
1.5 |
1.1 |
CVM B/15 |
Cvm AM/15 |
|
30.6 |
44.5 |
56 |
65.5 |
69 |
72 |
74 |
– |
78.5 |
|
2 |
1.5 |
CVM B/20 |
Cvm AM/20 |
|
35.7 |
51.5 |
65.5 |
76.5 |
80.5 |
84 |
86 |
– |
91.5 |
|
2.3 |
1.7 |
CVM B/23 |
Cvm AM/23 |
|
41.0 |
59 |
74.5 |
87 |
92 |
96 |
98.5 |
– |
105 |
|
2.5 |
1.85 |
CVM B/25 |
– |
جدول هد و دبی
جدول کارکرد پمپ طبقاتی CVM
