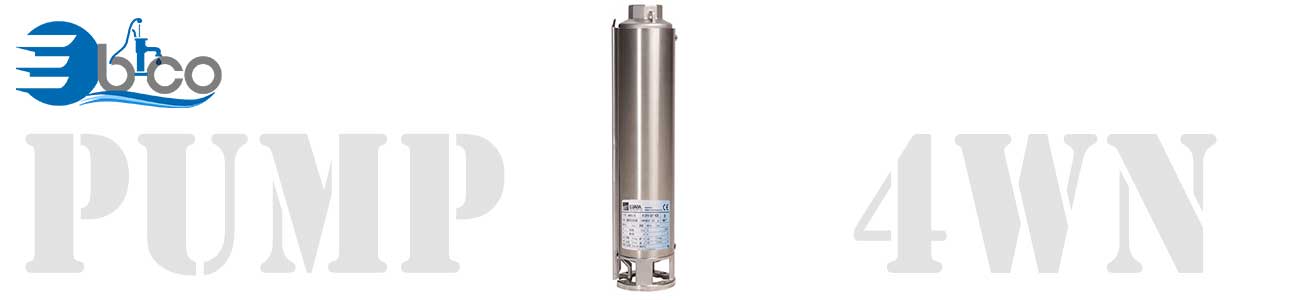

پمپ شناور 4WN
درباره پمپ شناور 4WN
پمپ های 4 اینچی از جنس استیل 304 می باشند که توسط شرکت ابارا طراحی و تولید می شود.
مشخصات پمپ شناور 4WN
- پوشش بیرونی ساخته شده از فولاد ضد زنگ ضخیم ، برای دوام حداکثر
- هد و براکت موتور تخلیه شده از جنس استیل ضد زنگ برای حداکثر پایداری
- شیر غیر برگشتی ساخته شده از فولاد ضد زنگ: جلوگیری از هرگونه برگشت جریان آب جلوگیری می کند و افت فشار را کاهش می دهد
- محفظه مرحله ای ، شافت ، جفت موتور و فیلتر ورودی از جنس استنلس استیل برای تضمین عمر طولانی مدت و ایمنی عملکرد بالا بدون مشکل.
- پروانه های نصب شده شناور ساخته شده از دیفیوزرهای تقویت شده با فیبر شیشه ای نوریل و پلی کربنات برای تضمین حداکثر دوام و درجه حرارت بالا و ثابت.
- کلیه مواد مطابق با استانداردهای FDA هستند
- مشخصات نصب براساس استانداردهای NEMA
برنامه های کاربردی پمپ شناور 4WN
- آبرسانی از چاههای عمیق ، مخازن و مخازن
- آبیاری و آبیاری
- تقویت فشار و فواره ها
- سیستم های آتش نشانی
ویژگی های فنی پمپ شناور 4WN
- پمپ متوسط: مایع تمیز ، غیر خورنده و غیر ساینده
- حداکثر مقدار مجاز ماسه: 150 گرم در متر مکعب
- عمق غوطه وری: حداکثر 150 متر
- حداکثر قطر کلی پمپ (گارد کابل شامل): 98 میلی متر
اندازه تخلیه پمپ شناور 4WN
- مدل های 4WN1 تا 4WN4: Rp 1 ¼ “
- مدل های 4WN5: Rp 1 ½ “
- مدل های 4WN6 تا 4WN15: Rp 2 “
موتور پمپ های 4WN را می توان با:
- 4 اینچ روغن موتورهای قابل تحمل پر شده است
- 4 اینچ موتور پر از آب
ایران ابارا بزرگترین مرجع اطلاع رسانی و فروش پمپ ابارا
مشخصات پمپ
مشخصات پمپ شناور 4WN
مشخصات موتور
مشخصات موتور شناور 4WN
جدول کارکرد 4WN -1
جدول هد و دبی شناور 4WN-1
Pump type | POWER | Q=Capacity | ||||||
| KW | HP | l/min 0 | 5 | 10 | 15 | 20 | 25 |
m/h 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | |||
H=Total head | ||||||||
4WN1-10 | 0.37 | 0.50 | 67 | 63 | 55 | 46 | 33 | 18 |
4WN1-13 | 0.37 | 0.50 | 86 | 78 | 70 | 56 | 42 | 23 |
4WN1-19 | 0.55 | 0.75 | 126 | 118 | 105 | 86 | 60 | 30 |
4WN1-26 | 0.75 | 1 | 173 | 160 | 141 | 117 | 81 | 39 |
4WN1-38 | 1.10 | 1.50 | 253 | 234 | 208 | 169 | 117 | 52 |
جدول فنی 4WN-2
جدول هد و دبی شناور 4WN-2
Pump type | POWER | Q=Capacity | |||||||
| KW | HP | l/min 0 | 15 | 20 | 25 | 30 | 35 | 40 |
m/h 0 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | |||
H=Total head | |||||||||
4WN2-5 | 0.37 | 0.50 | 34 | 32 | 31 | 29 | 27 | 25 | 23 |
4WN2-7 | 0.37 | 0.50 | 46 | 43 | 42 | 39 | 36 | 33 | 29 |
4WN2-10 | 0.55 | 0.75 | 67 | 64 | 61 | 58 | 54 | 49 | 43 |
4WN2-14 | 0.75 | 0.10 | 92 | 86 | 83 | 79 | 74 | 67 | 60 |
4WN2-20 | 1.10 | 1.50 | 139 | 131 | 127 | 120 | 111 | 101 | 90 |
جدول فنی 4WN-3
جدول هد و دبی شناور 4WN-3
Pump type | POWER | Q=Capacity | ||||||||||
| KW | HP | l/min 0 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 |
m/h 0 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3 | 3.6 | 4.2 | |||
H=Total head | ||||||||||||
4WN3-5 | 0.37 | 0.50 | 34 | 32 | 31 | 30 | 29 | 27 | 25 | 23 | 18 | 11 |
4WN3-8 | 0.55 | 0.75 | 54 | 51 | 50 | 49 | 46 | 43 | 41 | 38 | 30 | 19 |
4WN3-11 | 0.75 | 1 | 72 | 68 | 66 | 64 | 61 | 58 | 54 | 49 | 38 | 26 |
4WN3-16 | 1.10 | 1.50 | 106 | 101 | 98 | 95 | 89 | 83 | 77 | 70 | 54 | 33 |
4WN3-21 | 1.50 | 2 | 142 | 135 | 132 | 127 | 122 | 115 | 108 | 100 | 79 | 49 |
4WN3-32 | 2.20 | 3 | 208 | 200 | 194 | 187 | 177 | 165 | 152 | 138 | 104 | 62 |
جدول فنی 4WN-4
جدول هد و دبی شناور 4WN-4
Pump type | POWER | Q=Capacity | ||||||||||||
| KW | HP | l/min 0 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 |
m/h 0 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3 | 3.6 | 4.2 | 4.8 | 5.4 | 6 | |||
H=Total head | ||||||||||||||
4WN4-5 | 0.37 | 0.50 | 33 | 29 | 28 | 27 | 26 | 25 | 24 | 21 | 18 | 13 | 8 | 3 |
4WN4-7 | 0.55 | 0.75 | 46 | 43 | 42 | 41 | 39 | 38 | 36 | 33 | 28 | 22 | 15 | 7 |
4WN4-9 | 0.75 | 1 | 59 | 55 | 54 | 52 | 51 | 49 | 47 | 43 | 37 | 28 | 20 | 10 |
4WN4-14 | 1.10 | 1.50 | 93 | 87 | 86 | 83 | 81 | 79 | 76 | 68 | 58 | 47 | 33 | 20 |
4WN4-18 | 1.50 | 2 | 120 | 113 | 111 | 108 | 105 | 102 | 98 | 88 | 75 | 60 | 42 | 25 |
4WN4-27 | 2.20 | 3 | 175 | 164 | 161 | 157 | 152 | 147 | 141 | 127 | 109 | 87 | 61 | 35 |
4WN4-35 | 3 | 4 | 228 | 212 | 208 | 203 | 197 | 191 | 184 | 166 | 145 | 119 | 85 | 46 |
4WN4-44 | 3.70 | 5 | 282 | 261 | 255 | 249 | 241 | 233 | 223 | 201 | 173 | 140 | 99 | 52 |
4WN4-48 | 4 | 5.50 | 309 | 289 | 283 | 276 | 267 | 258 | 248 | 225 | 197 | 162 | 120 | 73 |
جدول فنی 4WN-5
جدول هد و دبی شناور 4WN-5
Pump type | POWER | Q=Capacity | ||||||||||
| KW | HP | l/min 0 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 |
m/h 0 | 2.1 | 2.4 | 2.7 | 3 | 3.6 | 4.2 | 4.8 | 5.4 | 6 | |||
H=Total head | ||||||||||||
4WN5-4 | 0.37 | 0.50 | 26 | 23 | 22 | 22 | 21 | 19 | 17 | 14 | 11 | 7 |
4WN5-6 | 0.55 | 0.75 | 38 | 36 | 35 | 33 | 32 | 30 | 26 | 22 | 18 | 12 |
4WN5-8 | 0.75 | 1 | 51 | 47 | 46 | 44 | 43 | 39 | 35 | 30 | 24 | 18 |
4WN5-12 | 1.10 | 1.50 | 77 | 72 | 71 | 69 | 68 | 63 | 57 | 49 | 41 | 31 |
4WN5-16 | 1.50 | 2 | 102 | 98 | 96 | 94 | 92 | 86 | 77 | 68 | 57 | 46 |
4WN5-24 | 2.20 | 3 | 151 | 142 | 139 | 136 | 132 | 122 | 111 | 97 | 80 | 62 |
4WN5-32 | 3 | 4 | 203 | 188 | 185 | 180 | 175 | 162 | 146 | 127 | 105 | 80 |
4WN5-40 | 3.70 | 5 | 253 | 232 | 227 | 222 | 216 | 202 | 182 | 159 | 131 | 102 |
4WN5-44 | 4 | 5.50 | 278 | 265 | 260 | 254 | 247 | 230 | 210 | 187 | 159 | 127 |
جدول فنی 4WN-6
جدول هد و دبی شناور 4WN-6
Pump type | POWER | Q=Capacity | |||||||||
| KW | HP | l/min 0 | 50 | 60 | 70 | 80 | 90 | 100 | 120 | 140 |
m/h 0 | 3 | 3.6 | 4.2 | 4.8 | 5.4 | 6 | 7.2 | 8.4 | |||
H=Total head | |||||||||||
4WN6-7 | 0.75 | 1 | 42 | 36 | 34 | 32 | 30 | 28 | 25 | 19 | 11 |
4WN6-10 | 1.10 | 1.50 | 62 | 53 | 51 | 48 | 45 | 41 | 38 | 29 | 18 |
4WN6-14 | 1.50 | 2 | 90 | 77 | 74 | 71 | 68 | 63 | 59 | 46 | 28 |
4WN6-20 | 2.20 | 3 | 125 | 107 | 102 | 97 | 92 | 86 | 80 | 62 | 40 |
4WN6-27 | 3 | 4 | 169 | 145 | 139 | 131 | 123 | 115 | 107 | 84 | 55 |
4WN6-34 | 3.70 | 5 | 208 | 178 | 170 | 162 | 153 | 143 | 132 | 103 | 66 |
4WN6-36 | 4 | 5.50 | 221 | 190 | 181 | 173 | 164 | 154 | 143 | 112 | 72 |
4WN6-49 | 5.50 | 7.50 | 302 | 257 | 246 | 234 | 222 | 209 | 193 | 151 | 96 |
جدول فنی 4WN-8
جدول هد و دبی شناور 4WN-8
Pump type | POWER | Q=Capacity | |||||||||
| KW | HP | l/min 0 | 80 | 90 | 100 | 120 | 140 | 160 | 180 | 200 |
m/h 0 | 4.8 | 5.4 | 6 | 7.2 | 8.4 | 9.6 | 10.8 | 12 | |||
H=Total head | |||||||||||
4WN8-4 | 0.75 | 1 | 26 | 23 | 22 | 21 | 20 | 18 | 16 | 12 | 9 |
4WN8-6 | 1.10 | 1.50 | 38 | 35 | 34 | 33 | 31 | 28 | 24 | 19 | 14 |
4WN8-8 | 1.50 | 2 | 52 | 47 | 45 | 44 | 41 | 37 | 31 | 25 | 18 |
4WN8-13 | 2.20 | 3 | 82 | 75 | 73 | 71 | 66 | 59 | 50 | 40 | 30 |
4WN8-17 | 3 | 4 | 108 | 98 | 96 | 94 | 87 | 79 | 70 | 58 | 46 |
4WN8-21 | 3.70 | 5 | 132 | 117 | 114 | 111 | 103 | 93 | 82 | 68 | 52 |
4WN8-23 | 4 | 5 | 148 | 134 | 131 | 127 | 118 | 108 | 95 | 79 | 60 |
4WN8-32 | 5.50 | 7.5 | 202 | 182 | 178 | 172 | 160 | 143 | 125 | 105 | 80 |
جدول فنی 4WN-10
جدول هد و دبی شناور 4WN-10
Pump type | POWER | Q=Capacity | |||||||||||
| KW | HP | l/min 0 | 80 | 90 | 100 | 120 | 140 | 160 | 180 | 200 | 220 | 240 |
m/h 0 | 4.8 | 5.4 | 6 | 7.2 | 8.4 | 9.6 | 10.8 | 12 | 13.2 | 14.4 | |||
H=Total head | |||||||||||||
4WN10-7 | 1.10 | 1.50 | 41 | 35 | 34 | 33 | 32 | 29 | 26 | 23 | 18 | 14 | 8 |
4WN10-10 | 1.50 | 2 | 58 | 49 | 48 | 47 | 44 | 41 | 37 | 32 | 27 | 20 | 13 |
4WN10-14 | 2.20 | 3 | 83 | 71 | 69 | 67 | 63 | 58 | 54 | 48 | 40 | 31 | 20 |
4WN10-18 | 3 | 4 | 107 | 92 | 90 | 87 | 83 | 77 | 70 | 62 | 52 | 39 | 26 |
4WN10-22 | 3.70 | 5 | 131 | 110 | 107 | 104 | 98 | 91 | 82 | 71 | 58 | 45 | 30 |
4WN10-24 | 4 | 5.50 | 141 | 118 | 116 | 113 | 106 | 97 | 88 | 77 | 63 | 49 | 33 |
4WN10-32 | 5.50 | 7.50 | 189 | 162 | 157 | 153 | 144 | 134 | 122 | 107 | 90 | 70 | 47 |
جدول فنی 4WN-12
جدول هد و دبی شناور 4WN-12
Pump type | POWER | Q=Capacity | ||||||||||
| KW | HP | l/min 0 | 100 | 120 | 140 | 160 | 180 | 200 | 220 | 240 | 260 |
m/h 0 | 6 | 7.2 | 8.4 | 9.6 | 10.8 | 12 | 13.2 | 14.4 | 15.6 | |||
H=Total head | ||||||||||||
4WN12-7 | 1.50 | 2 | 45 | 37 | 36 | 33 | 31 | 28 | 25 | 22 | 18 | 14 |
4WN12-10 | 2.20 | 3 | 64 | 54 | 52 | 48 | 44 | 41 | 36 | 32 | 26 | 20 |
4WN12-14 | 3 | 4 | 89 | 76 | 72 | 67 | 62 | 56 | 49 | 43 | 35 | 28 |
4WN12-17 | 3.70 | 5 | 107 | 90 | 86 | 80 | 74 | 67 | 59 | 51 | 42 | 32 |
4WN12-19 | 4 | 5 | 120 | 102 | 97 | 91 | 89 | 76 | 68 | 58 | 48 | 37 |
4WN12-26 | 5.50 | 7.50 | 163 | 136 | 129 | 120 | 111 | 100 | 87 | 75 | 61 | 48 |
4WN12-38 | 7.50 | 10 | 239 | 202 | 192 | 182 | 168 | 150 | 133 | 115 | 95 | 70 |
جدول فنی 4WN 15
جدول هد و دبی شناور 4WN-15
Pump type | POWER | Q=Capacity | |||||||||||||||
| KW | HP | l/min 0 | 140 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 300 | 320 | 340 | 360 | 380 | 400 |
m/h 0 | 8.4 | 9.6 | 10.8 | 12 | 13.2 | 14.4 | 15.6 | 16.8 | 18 | 19.2 | 20.4 | 21.6 | 22.8 | 24 | |||
H=Total head | |||||||||||||||||
4WN15-8 | 2.20 | 3 | 49 | 39 | 38 | 36 | 34 | 32 | 30 | 28 | 25 | 23 | 20 | 18 | 15 | 12 | 9 |
4WN15-11 | 3 | 4 | 67 | 55 | 53 | 50 | 48 | 45 | 42 | 39 | 36 | 33 | 30 | 27 | 23 | 20 | 16 |
4WN15-13 | 3.70 | 5 | 79 | 65 | 62 | 59 | 56 | 53 | 50 | 47 | 43 | 40 | 36 | 32 | 28 | 24 | 20 |
4WN15-15 | 4 | 5.50 | 93 | 76 | 73 | 70 | 66 | 62 | 59 | 55 | 51 | 47 | 43 | 39 | 34 | 29 | 25 |
4WN15-20 | 5.50 | 7.50 | 122 | 99 | 95 | 90 | 86 | 81 | 76 | 72 | 67 | 61 | 56 | 50 | 44 | 38 | 32 |
4WN15-26 | 7.50 | 10 | 158 | 128 | 122 | 115 | 111 | 105 | 100 | 95 | 90 | 85 | 80 | 72 | 67 | 56 | 49 |
