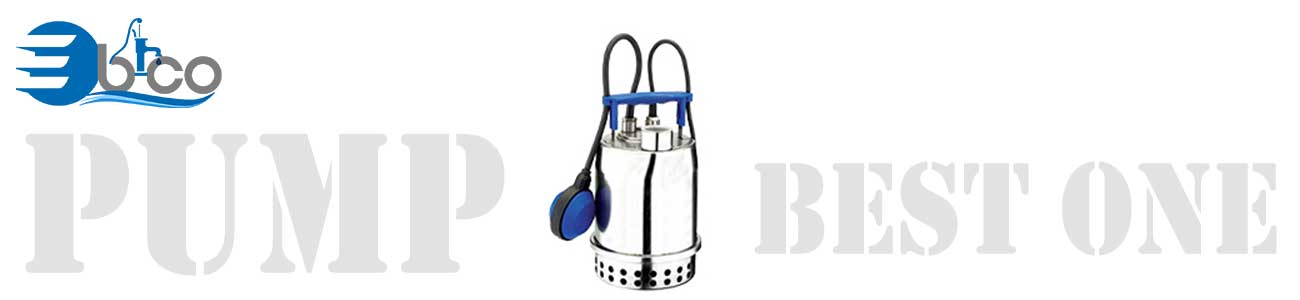

پمپ لجنکش BEST ONE
درباره پمپ کف کش استیل BEST One ابارا
الکترو پمپ کفکش BEST One توسط شرک ابارا (Ebara) در انواع مختلفی تولید و بهره برداری می شود. از جمله انواع الکترو پمپ کف کش مستغرق تمام استیل BEST ابارا می توان به مدل های BEST 1,2,3,4,5 اشاره کرد.
در نهایت هدف از تولید الکترو پمپ کف کش تمام استیل BEST ابارا جهت استفاده درون آبهایی که دارای مواد جامد هستند می باشد.
اجزا الکترو پمپ کف کش تمام استیل BEST One ابارا عبارت است از:
از جمله اجزاء الکتروپمپ کف کش تمام استیل BEST ابارا پوسته ، پروانه ، موتور ، سیل مکانیکی ، کاسه ( محل قرار گیری سیل) ، شفت و مایع روغن کاری را نام برد. قطعات جانبی مختلفی تولید کرده است که به قابلیت های این مدل می افزاید و جهت مصارف مختلفی کاربرد دارد.
از انواع مدل های کفکش Best One ابارا می توان به:
Best One ، Best One Vox
مشخصات فنی لجنکش Best One:
حداکثر ارتفاع : 1.8 تا 8.3 متربرای Best One
حداکثر ارتفاع : 1.5 تا 6 متربرای Best One Vox
حداکثر حجم مایع: 1.2 تا 10.2 متر مکعب
حداکثر عمق : 5 متر
تحمل حرارت مایع : تا 50 درجه سانتیگراد
حداکثر ماده جامد قابل عبور: 10 میلیمتر برای Best One
حداکثر ماده جامد قابل عبور: 20 میلیمتر برای Best One Vox
انواع کفکش Best One ابارا
نسخه MA با شناور
نسخه ورتکس یا vox
نسخه MA با شناور مغناطیسی
نسخهMS عمودی با شناور کوچک برای آبهای تمیز
منحنی فنی
نمودار فنی کفکش Best One
نحوه نصب
نحوه نصب کف کش Best 2-5
مشخصات پمپ
مشخصات پمپ لجنکش Best 2-5
پمپ | ||
مشخصات سیال | نوع مایع
حداکثر دما (c) |
آب تمییز /آّب الوده |
حداکثر قطر ذرات جامد(MM) | سایر 10
20(BEST ONE-ZERO) |
|
ساختار | پروانه
سیل شفت یاتاقان |
سانترافیوژ باز
سانترافیوژ باز (BEST ONE) سیل مکانیکی دو لبه روغن خور |
اتصالات لوله | مکش | دارای صافی |
رانش | سیل مکانیکی دو لبه روغن خور | |
جنس | پوسته | استیل 304 |
پروانه | استیل 304 | |
سیل مکانیکی | BEST 2-3-4-5
BEST ONE |
|
شفت | به همراه پوشش پلاستیکی-استیل 303 | |
مایع روغن کاری | BEST ONE
BEST 2-3-4-5 |
مشخصات موتور
مشخصات موتور کف کش Best 2-5
موتور | |
مدل | غوطه ور با موتور خشک |
دور موتور | 2900 |
خازن | توکار |
کلاس بندی عایق | F |
درجه محافطت | IP 68 |
فرکانس | 50 |
فلوتر | انتخابی |
محافط حرارتی اتوماتیک اضافه بار | توکار |
پایه نگهدارنده | استیل 304 |
جنس پوسته | استیل 304 |
طول کابل برق | 10(BEST 2-3-4-5)
5(BEST ONE-ZERO) |
جدول کارکرد
جدول هد و دبی کفکش Best One
Pump type Single-phase 230v 50hz |
KW |
Capacitor |
ABS.Current(A) Single-Phase |
l/min |
Q=Capacity |
||||||
µF |
Vc |
20 |
40 |
80 |
120 |
160 |
170 |
||||
m/h |
1.2 |
2.4 |
4.8 |
7.2 |
9.6 |
10.2 |
|||||
H=Total Head |
|||||||||||
Best One |
0.25 |
8 |
450 |
2.2 |
|
8.3 |
7.8 |
6.3 |
4..5 |
2.4 |
1.8 |
Best One Vox |
0.25 |
8 |
450 |
2.0 |
|
6 |
5.6 |
4.8 |
3.5 |
2 |
1.5 |
