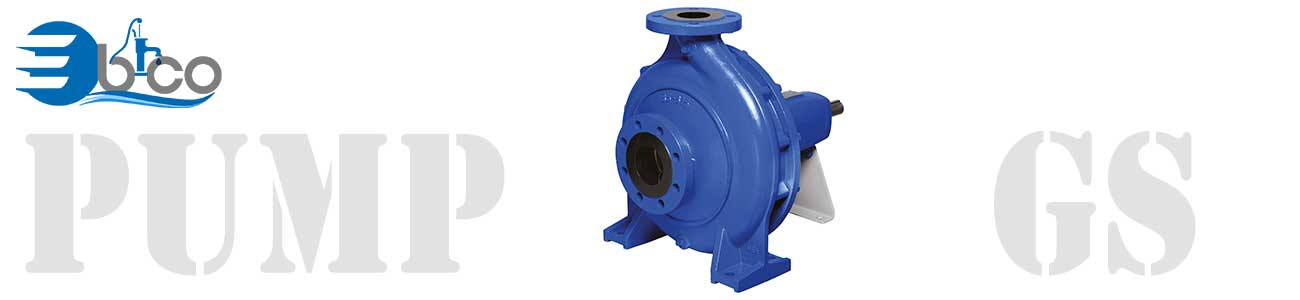

مشخصات فنی پمپ سانتریفیوژ GS
- طراحی شده در رنجهای از GS-32 تا GS-200
- تحمل فشار 16 بار
- تحمل حرارت از 10- تا 120 درجه مثبت
- قابل ساخت با مکانیکال سیل تک و دوبل
موارد مصرف پمپ سانتریفیوژ GS
- صنایع غذایی
- صنعت کاغذ
- صنعت خودرو
- صنعت فولاد- صنعت فلزات آهنی نیست
- برجهای احتراق زباله و خنک کننده
- سیستم های فشار و شستشو
- صنعت نیمه هادی
- فشار آوردن
- سیستم های آتش نشانی
- سیستم های گرمایش
- سیستم های تهویه و سرمایش
- آبرسانی برای خدمات شهری
- آبیاری
- کشاورزی
- شستشوی مجدد آب تمیز
- استخرهای شنا
داده های فنی موتور پمپ سانتریفیوژ GS
- موتورهای IE3 با راندمان بالا از 75/0 کیلو وات تا 355 کیلو وات
- موتورهای آسنکرون 2 و 4 قطبی خود تهویه
- کلاس عایقبندی F
- درجه حفاظت IP 55
- ولتاژ: 3 ~ 230 / 400V ± 10٪ ، 50Hz
جنس مواد بکار رفته در پمپ سانتریفیوژ GS
- جنس پروانه: چدن ، برنز
- پوشش بدنه از چدن
- شافت در AISI 431
- جنس سیل مکانیکی SiC / Carbon / EPDM
منحنی فنی GS-2pol
نمودار فنی پمپ سانتریفیوژ افقی GS
منحنی فنی GS-4pol
منحنی کارکرد پمپ سانتریفیوژ GS
مشخصات پمپ
مشخصات پمپ سانتریفیوژ زمینی GS
جدول کارکرد GS 32-2POL
جدول هد و دبی پمپ سانتریفیوژ GS
| Model | Diameter | Q = Flow rate | ||||||||
| m3/h 0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | ||
| l/min 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | ||
| H = Head [m] | ||||||||||
| GS 32-125.1 | 115 | 15,9 | 15,8 | 15,2 | 13,7 | – | – | – | – | – |
| GS 32-125.1 | 129 | 21,0 | 21,0 | 20,8 | 19,8 | 17,7 | – | – | – | – |
| GS 32-125.1 | 140 | 24,8 | 24,8 | 24,7 | 23,9 | 22,0 | – | – | – | – |
| GS 32-160.1 | 126 | 20,4 | 20,2 | 19,9 | 19,3 | – | – | – | – | – |
| GS 32-160.1 | 145 | 28,2 | 28,2 | 28,0 | 26,8 | 24,1 | – | – | – | – |
| GS 32-160.1 | 163 | 35,3 | 35,3 | 35,1 | 33,9 | 31,5 | 27,9 | – | – | – |
| GS 32-160.1 | 177 | 41,7 | 41,6 | 41,3 | 40,1 | 37,7 | 33,6 | – | – | – |
| GS 32-200.1 | 172 | 36,3 | 35,6 | 34,5 | 30,5 | 25,0 | – | – | – | – |
| GS 32-200.1 | 184 | 42,2 | 42,0 | 40,2 | 36,7 | 32,5 | 23,8 | – | – | – |
| GS 32-200.1 | 196 | 48,5 | 48,5 | 46,5 | 43,7 | 38,5 | 32,3 | – | – | – |
| GS 32-200.1 | 207 | 54,3 | 54,0 | 52,6 | 50,0 | 45,8 | 39,8 | 31,2 | – | – |
| GS 32-125 | 106 | 13,6 | 13,6 | 12,9 | 11,5 | 9,3 | – | – | – | – |
| GS 32-125 | 119 | 18,0 | 20,2 | 19,9 | 16,0 | 14,4 | 11,8 | – | – | – |
| GS 32-125 | 131 | 22,4 | 22,4 | 22,1 | 21,5 | 20,0 | 18,0 | – | – | – |
| GS 32-125 | 142 | 25,8 | 25,7 | 25,5 | 25,0 | 23,8 | 21,7 | 18,9 | – | – |
| GS 32-160 | 139 | 25,3 | 25,2 | 25,0 | 24,3 | 22,9 | – | – | – | – |
| GS 32-160 | 152 | 30,7 | 30,7 | 30,6 | 30,0 | 29,1 | – | – | – | – |
| GS 32-160 | 164 | 36,1 | 36,1 | 35,9 | 35,4 | 34,3 | 30,2 | – | – | – |
| GS 32-160 | 177 | 40,9 | 40,8 | 40,3 | 39,9 | 38,1 | 36,2 | 33,5 | – | – |
| GS 32-200 | 175 | 40,1 | 40,1 | 39,8 | 38,5 | 36,8 | 33,7 | 30,0 | – | – |
| GS 32-200 | 184 | 44,4 | 44,4 | 44,0 | 43,2 | 41,7 | 39,3 | 33,7 | – | – |
| GS 32-200 | 197 | 51,3 | 51,3 | 51,0 | 50,3 | 48,9 | 47,0 | 43,8 | 40,1 | – |
| GS 32-200 | 208 | 57,7 | 57,7 | 57,4 | 56,5 | 55,3 | 53,7 | 50,4 | 48,5 | 44,2 |
| GS 32-200 | 219 | 63,8 | 63,8 | 63,6 | 62,9 | 61,5 | 59,9 | 58,1 | 52,9 | 50,1 |
| GS 32-250 | 198 | 53,1 | 52,9 | 52,0 | 49,5 | 46,7 | – | – | – | – |
| GS 32-250 | 222 | 67,1 | 67,0 | 65,8 | 64,4 | 61,6 | 57,5 | 52,4 | – | – |
| GS 32-250 | 241 | 79,7 | 79,7 | 79,0 | 76,8 | 74,9 | 71,6 | 67,1 | – | – |
| GS 32-250 | 262 | 94,5 | 94,5 | 93,9 | 92,5 | 90,6 | 87,2 | 83,0 | – | – |
جدول کارکرد GS 40-50-2POL
جدول هد و دبی پمپ سانتریفیوژ GS
| Model | Diameter | Q = Flow rate | ||||||||||||||||||
| m3/h 0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 | 126 | ||
| l/min 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | 2100 | ||
| H = Head [m] | ||||||||||||||||||||
| GS 40-125 | 119 | 18,0 | 18,0 | 17,8 | 17,3 | 16,7 | 15,7 | 14,5 | 13,0 | 11,0 | – | – | – | – | – | – | – | – | – | – |
| GS 40-125 | 131 | 22,6 | 22,6 | 22,5 | 22,3 | 22,0 | 21,3 | 20,5 | 19,2 | 17,9 | 16,1 | – | – | – | – | – | – | – | – | – |
| GS 40-125 | 142 | 26,8 | 26,7 | 26,6 | 26,2 | 25,9 | 25,5 | 24,7 | 23,5 | 22,1 | 20,5 | – | – | – | – | – | – | – | – | – |
| GS 40-160 | 134 | 23,8 | – | 23,8 | 23,5 | 22,5 | 21,8 | 20,6 | 19,5 | 17,6 | 16,0 | – | – | – | – | – | – | – | – | – |
| GS 40-160 | 150 | 30,4 | – | 30,1 | 29,8 | 29,4 | 28,7 | 28,0 | 26,8 | 25,5 | 23,7 | 21,5 | – | – | – | – | – | – | – | – |
| GS 40-160 | 163 | 36,6 | – | 36,5 | 36,3 | 36,1 | 35,7 | 35,0 | 34,2 | 33,0 | 31,9 | 30,2 | 28,1 | – | – | – | – | – | – | – |
| GS 40-160 | 177 | 42,8 | – | 42,4 | 42,2 | 42,0 | 41,5 | 40,9 | 40,1 | 39,1 | 37,9 | 36,3 | 34,3 | 32,0 | – | – | – | – | – | – |
| GS 40-200 | 172 | 41,2 | – | 41,2 | 41,1 | 40,9 | 40,5 | 40,1 | 39,2 | 37,8 | 36,8 | 35,3 | – | – | – | – | – | – | – | – |
| GS 40-200 | 189 | 50,0 | – | 50,0 | 49,8 | 49,6 | 49,2 | 48,6 | 47,8 | 46,5 | 45,6 | 44,0 | 41,9 | – | – | – | – | – | – | – |
| GS 40-200 | 205 | 59,2 | – | 59,2 | 59,1 | 58,8 | 58,3 | 57,7 | 57,1 | 56,2 | 55,0 | 53,5 | 51,3 | 49,9 | – | – | – | – | – | – |
| GS 40-200 | 219 | 66,8 | – | 66,7 | 66,6 | 66,4 | 66,0 | 65,1 | 64,8 | 63,2 | 62,3 | 60,2 | 58,7 | 56,2 | – | – | – | – | – | – |
| GS 40-250 | 211 | 62,6 | – | 62,5 | 62,3 | 61,2 | 60,1 | 59,2 | 56,8 | 54,6 | 51,8 | 48,4 | – | – | – | – | – | – | – | – |
| GS 40-250 | 228 | 73,6 | – | 73,6 | 73,4 | 72,6 | 71,7 | 70,5 | 68,2 | 66,6 | 64,4 | 61,8 | 58,0 | – | – | – | – | – | – | – |
| GS 40-250 | 245 | 85,6 | – | 85,5 | 85,2 | 84,8 | 84,0 | 82,6 | 81,0 | 79,7 | 77,5 | 75,7 | 72,1 | 68,2 | – | – | – | – | – | – |
| GS 40-250 | 260 | 96,0 | – | 96,0 | 95,8 | 95,6 | 94,8 | 93,4 | 92,2 | 91,0 | 89,1 | 87,5 | 84,2 | 81,4 | 78,2 | – | – | – | – | – |
| GS 40-315 | 265 | 92,3 | – | 91,2 | 90,3 | 88,5 | 87,4 | 85,6 | 81,7 | 78,5 | 70,1 | 63,8 | – | – | – | – | – | – | – | – |
| GS 40-315 | 273 | 98,0 | – | 96,6 | 96,0 | 95,1 | 93,6 | 91,7 | 88,1 | 84,6 | 79,5 | 70,5 | – | – | – | – | – | – | – | – |
| GS 40-315 | 300 | 120,3 | – | 119,5 | 118,6 | 117,4 | 116,0 | 114,7 | 113,5 | 109,8 | 105,2 | 99,9 | 90,3 | – | – | – | – | – | – | – |
| GS 40-315 | 322 | 140,0 | – | 139,5 | 138,1 | 136,6 | 135,1 | 133,8 | 131,5 | 128,6 | 126,2 | 123,2 | 119,5 | 112,0 | – | – | – | – | – | – |
| GS 40-315 | 338 | 155,4 | – | 153,4 | 152,8 | 152,1 | 151,5 | 149,5 | 146,3 | 144,4 | 142,1 | 137,6 | 135,2 | 128,0 | – | – | – | – | – | – |
| GS 50-125 | 111 | 14,8 | – | 14,1 | 13,9 | 13,5 | 13,2 | 12,7 | 11,9 | 11,3 | 10,2 | 9,4 | – | – | – | – | – | – | – | – |
| GS 50-125 | 123 | 18,3 | – | 18,2 | 18,1 | 17,8 | 17,5 | 16,9 | 16,4 | 15,9 | 15,0 | 14,1 | 13,0 | – | – | – | – | – | – | – |
| GS 50-125 | 134 | 22,8 | – | – | 22,5 | 22,3 | 22,2 | 21,9 | 21,6 | 21,2 | 20,5 | 20,0 | 19,2 | 18,3 | 17,4 | 16,1 | – | – | – | – |
| GS 50-125 | 144 | 26,7 | – | – | 26,3 | 26,1 | 25,9 | 25,7 | 25,4 | 25,1 | 24,7 | 24,3 | 23,7 | 22,9 | 22,0 | 20,7 | – | – | – | – |
| GS 50-160 | 131 | 22,2 | – | – | 22,1 | 21,7 | 21,4 | 20,9 | 20,1 | 19,5 | 18,4 | 17,8 | 16,5 | – | – | – | – | – | – | – |
| GS 50-160 | 148 | 29,8 | – | – | 29,8 | 29,6 | 29,2 | 28,8 | 28,2 | 27,7 | 27,1 | 26,2 | 25,4 | 24,1 | 23,0 | – | – | – | – | – |
| GS 50-160 | 164 | 37,6 | – | – | 37,6 | 37,5 | 37,3 | 37,1 | 36,8 | 36,4 | 35,8 | 35,2 | 34,5 | 33,6 | 32,4 | 31,5 | 30,1 | – | – | – |
| GS 50-160 | 177 | 43,9 | – | – | 43,7 | 43,6 | 43,3 | 43,0 | 42,5 | 41,9 | 41,3 | 40,6 | 40,0 | 39,1 | 38,0 | 36,8 | 35,7 | 32,6 | – | – |
| GS 50-200 | 171 | 40,8 | – | – | – | 40,7 | 40,6 | 40,4 | 40,1 | 39,9 | 39,8 | 39,5 | 38,5 | 37,3 | 36,0 | 34,7 | 32,5 | 31,2 | – | – |
| GS 50-200 | 188 | 49,7 | – | – | – | 49,6 | 49,6 | 49,5 | 49,2 | 49,0 | 48,1 | 47,7 | 46,7 | 45,9 | 44,8 | 43,9 | 42,2 | 38,3 | – | – |
| GS 50-200 | 203 | 58,5 | – | – | – | 58,5 | 58,5 | 58,0 | 57,8 | 57,4 | 56,8 | 56,1 | 55,5 | 54,7 | 53,8 | 52,4 | 50,7 | 48,0 | 43,7 | – |
| GS 50-200 | 219 | 67,1 | – | – | – | 67,1 | 67,1 | 67,1 | 66,9 | 66,3 | 66,0 | 65,3 | 64,6 | 63,7 | 62,7 | 61,4 | 59,8 | 56,0 | 51,5 | – |
| GS 50-250 | 210 | 65,0 | – | – | – | 64,6 | 64,6 | 64,5 | 64,3 | 64,0 | 63,4 | 62,8 | 61,9 | 61,2 | 60,4 | 59,1 | 57,3 | – | – | – |
| GS 50-250 | 221 | 71,9 | – | – | – | 71,7 | 71,7 | 71,5 | 71,3 | 71,1 | 70,8 | 70,4 | 70,0 | 69,5 | 68,3 | 67,6 | 66,1 | – | – | – |
| GS 50-250 | 238 | 83,5 | – | – | – | 83,5 | 83,4 | 83,2 | 82,9 | 82,5 | 82,0 | 81,3 | 80,7 | 80,2 | 79,5 | 78,7 | 77,5 | 74,6 | – | – |
| GS 50-250 | 254 | 94,5 | – | – | – | 94,2 | 94,1 | 93,9 | 93,6 | 93,4 | 93,2 | 92,5 | 92,0 | 91,1 | 90,4 | 89,5 | 88,0 | 85,3 | – | – |
| GS 50-250 | 270 | 105,3 | – | – | – | 105,2 | 105,1 | 104,9 | 104,7 | 104,2 | 103,7 | 102,7 | 101,9 | 101,3 | 100,5 | 99,3 | 97,5 | 93,8 | 91,5 | – |
| GS 50-315 | 277 | 106,2 | – | – | – | 105,6 | 105,4 | 105,1 | 103,9 | 102,5 | 101,8 | 100,4 | 99,2 | 97,6 | 96,0 | 93,4 | 90,5 | 84,9 | 76,2 | – |
| GS 50-315 | 302 | 127,0 | – | – | – | 126,5 | 126,3 | 126,1 | 125,8 | 125,3 | 124,8 | 124,1 | 123,0 | 122,1 | 120,6 | 119,3 | 117,3 | 113,1 | 105,7 | 96,0 |
| GS 50-315 | 324 | 154,7 | – | – | – | 153,4 | 153,3 | 152,9 | 152,5 | 152,0 | 150,8 | 149,9 | 148,7 | 147,5 | 145,9 | 144,0 | 139,8 | 136,2 | 129,4 | 120,8 |
جدول کارکرد GS 65-2POL
جدول هد و دبی پمپ سانتریفیوژ GS
| Model | Diameter | Q= Flow rate | |||||||||||||||||
| m3/h 0 | 30 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 | 120 | 132 | 150 | 180 | 210 | 240 | ||
| l/min 0 | 500 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | 2000 | 2200 | 2500 | 3000 | 3500 | 4000 | ||
| H=Head [m] | |||||||||||||||||||
| GS 65-125 | 130 | 19,9 | 19,8 | 19,4 | 19,2 | 18,9 | 18,7 | 18,4 | 18,1 | 17,7 | 17,4 | 16,5 | 15,4 | 14,8 | 13,6 | – | – | – | – |
| GS 65-125 | 139 | 23,2 | 23,1 | 23,1 | 23,0 | 22,9 | 22,8 | 22,6 | 22,4 | 22,3 | 22,0 | 21,3 | 20,4 | 19,8 | 18,5 | – | – | – | – |
| GS 65-125 | 147 | 26,5 | 26,3 | 26,1 | 25,9 | 25,8 | 25,6 | 25,4 | 25,1 | 24,8 | 24,5 | 23,6 | 22,5 | 21,8 | 20,3 | 17,6 | – | – | – |
| GS 65-160 | 135 | 22,5 | 20,8 | 20,1 | 19,6 | 19,4 | 19,2 | 18,6 | 18,2 | 17,7 | 17,1 | 15,9 | 14,3 | 13,7 | – | – | – | – | – |
| GS 65-160 | 150 | 27,9 | 27,1 | 26,3 | 26,1 | 26,0 | 25,7 | 25,4 | 24,9 | 24,3 | 24,0 | 22,9 | 21,4 | 20,7 | 19,1 | – | – | – | – |
| GS 65-160 | 165 | 34,4 | 34,0 | 33,7 | 33,6 | 33,4 | 33,2 | 33,0 | 32,7 | 32,5 | 32,1 | 31,7 | 30,6 | 30,1 | 28,8 | – | – | – | – |
| GS 65-160 | 177 | 40,0 | 39,6 | 39,0 | 38,8 | 38,6 | 38,4 | 38,1 | 38,0 | 37,8 | 37,7 | 37,0 | 36,1 | 35,6 | 34,2 | 31,9 | – | – | – |
| GS 65-200 | 162 | 34,5 | 34,5 | 34,5 | 34,3 | 34,0 | 33,7 | 33,5 | 33,1 | 32,8 | 32,4 | 31,3 | 30,1 | 29,8 | – | – | – | – | – |
| GS 65-200 | 183 | 44,3 | 44,3 | 44,2 | 44,2 | 44,1 | 44,0 | 43,7 | 43,4 | 43,1 | 42,7 | 42,1 | 41,7 | 41,2 | 40,0 | – | – | – | – |
| GS 65-200 | 203 | 55,4 | 55,4 | 55,4 | 55,3 | 55,3 | 55,3 | 55,1 | 55,0 | 54,9 | 54,9 | 54,8 | 54,6 | 54,3 | 52,9 | – | – | – | – |
| GS 65-200 | 219 | 63,7 | 63,7 | 63,7 | 63,6 | 63,5 | 63,4 | 63,2 | 63,0 | 62,8 | 62,6 | 61,9 | 60,8 | 60,3 | 59,2 | – | – | – | – |
| GS 65-250 | 215 | 61,7 | 61,6 | 61,4 | 61,1 | 61,0 | 60,7 | 60,5 | 60,2 | 59,8 | 59,5 | 58,5 | 57,3 | 55,8 | 55,0 | – | – | – | – |
| GS 65-250 | 237 | 74,9 | 74,9 | 74,9 | 74,9 | 74,8 | 74,6 | 74,6 | 74,5 | 74,2 | 73,8 | 73,1 | 72,1 | 71,3 | 69,5 | 65,8 | – | – | – |
| GS 65-250 | 254 | 86,6 | 86,5 | 86,5 | 86,3 | 86,0 | 85,9 | 85,7 | 85,6 | 85,3 | 84,9 | 84,3 | 83,4 | 83,0 | 81,3 | 78,8 | – | – | – |
| GS 65-250 | 273 | 100,4 | 100,4 | 100,4 | 100,3 | 100,1 | 99,9 | 99,8 | 99,5 | 98,9 | 98,4 | 97,6 | 95,9 | 95,0 | 93,6 | 89,3 | – | – | – |
| GS 65-315 | 258 | 95,5 | – | 95,1 | 94,9 | 94,8 | 94,6 | 94,4 | 94,1 | 93,7 | 93,2 | 92,1 | 91,1 | 90,7 | 88,5 | 86,2 | 78,0 | – | – |
| GS 65-315 | 282 | 114,6 | – | 114,5 | 114,3 | 114,1 | 113,9 | 113,7 | 113,5 | 112,9 | 112,4 | 111,5 | 110,6 | 110,0 | 108,7 | 105,4 | 98,8 | 91,5 | – |
| GS 65-315 | 303 | 130,3 | – | 130,2 | 130,1 | 129,9 | 129,8 | 129,6 | 129,5 | 129,1 | 128,6 | 127,4 | 126,8 | 126,0 | 124,8 | 122,5 | 116,7 | 108,3 | 99,7 |
| GS 65-315 | 320 | 146,1 | – | 145,4 | 145,3 | 145,2 | 144,8 | 144,5 | 144,3 | 144,0 | 143,8 | 142,6 | 141,7 | 141,2 | 140,4 | 137,5 | 132,7 | 124,8 | 122,6 |
جدول کارکرد GS 80-2POL
جدول هد و دبی پمپ سانتریفیوژ GS
| Model | Diameter | Q= Flow rate | ||||||||||||||||||
| m3/h 0 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 | 120 | 132 | 150 | 180 | 210 | 240 | 270 | 300 | 330 | ||
| l/min 0 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | 2000 | 2200 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | ||
| H=Head [m] | ||||||||||||||||||||
| GS 80-160 | 137 | 20,8 | 20,1 | 19,9 | 19,8 | 19,5 | 19,3 | 19,1 | 18,8 | 18,2 | 17,8 | 17,3 | 16,7 | 15,8 | 13,9 | – | – | – | – | – |
| GS 80-160 | 150 | 26,9 | 26,3 | 26,1 | 25,9 | 25,8 | 25,5 | 25,2 | 24,9 | 24,3 | 24,0 | 23,8 | 22,6 | 21,9 | 19,8 | – | – | – | – | – |
| GS 80-160 | 164 | 33,2 | 32,7 | 32,6 | 32,4 | 32,4 | 32,3 | 32,2 | 32,1 | 31,9 | 31,3 | 31,0 | 30,5 | 29,7 | 27,8 | 25,2 | – | – | – | – |
| GS 80-160 | 177 | 39,6 | 39,3 | 39,1 | 39,0 | 38,9 | 38,7 | 38,6 | 38,4 | 38,3 | 38,0 | 37,9 | 37,7 | 37,5 | 35,3 | 33,5 | 29,9 | – | – | – |
| GS 80-200 | 165 | 34,3 | – | 33,4 | 33,2 | 33,1 | 33,1 | 32,9 | 32,7 | 31,5 | 30,8 | 30,5 | 30,0 | 29,6 | 26,9 | – | – | – | – | – |
| GS 80-200 | 185 | 44,8 | – | 44,5 | 44,4 | 44,4 | 44,2 | 44,0 | 43,9 | 43,4 | 43,0 | 42,8 | 42,5 | 41,8 | 39,9 | 36,7 | – | – | – | – |
| GS 80-200 | 200 | 53,3 | – | 53,3 | 53,2 | 53,2 | 53,2 | 53,2 | 53,1 | 53,0 | 52,8 | 52,6 | 52,3 | 52,1 | 50,2 | 47,7 | 44,4 | – | – | – |
| GS 80-200 | 205 | 55,8 | – | 55,8 | 55,8 | 55,7 | 55,7 | 55,7 | 55,7 | 55,6 | 55,5 | 55,5 | 55,4 | 55,2 | 54,5 | 53,2 | 51,0 | – | – | – |
| GS 80-200 | 222 | 66,2 | – | 66,2 | 66,2 | 66,2 | 66,1 | 66,1 | 66,1 | 65,9 | 65,8 | 65,6 | 65,2 | 65,0 | 64,1 | 62,4 | 59,9 | 56,7 | – | – |
| GS 80-250 | 220 | 64,7 | – | – | 64,0 | 64,0 | 63,9 | 63,9 | 63,7 | 63,4 | 63,0 | 62,8 | 62,3 | 61,7 | 59,6 | 56,8 | 53,4 | 48,2 | – | – |
| GS 80-250 | 238 | 75,7 | – | – | 75,4 | 75,3 | 75,3 | 75,2 | 75,2 | 75,1 | 74,8 | 74,7 | 74,4 | 74,0 | 72,1 | 69,9 | 65,2 | 60,3 | – | – |
| GS 80-250 | 255 | 88,1 | – | – | 88,0 | 88,0 | 88,0 | 87,9 | 87,9 | 87,8 | 87,3 | 87,2 | 86,9 | 86,6 | 85,5 | 83,2 | 80,1 | 76,3 | 71,8 | – |
| GS 80-250 | 270 | 98,3 | – | – | 98,2 | 98,2 | 98,2 | 98,1 | 98,1 | 98,1 | 97,9 | 97,8 | 97,6 | 97,0 | 95,7 | 93,5 | 90,0 | 84,3 | 81,2 | 75,8 |
| GS 80-315L | 265 | 95,8 | – | – | – | 95,8 | 95,8 | 95,8 | 95,7 | 95,7 | 95,5 | 95,4 | 95,2 | 94,3 | 93,2 | 90,5 | 87,6 | 83,5 | – | – |
| GS 80-315L | 280 | 107,0 | – | – | – | 106,9 | 106,9 | 106,9 | 106,9 | 106,8 | 106,8 | 106,6 | 106,5 | 106,2 | 105,4 | 103,5 | 100,7 | 97,5 | 92,6 | – |
| GS 80-315L | 300 | 123,4 | – | – | – | 123,4 | 123,4 | 123,4 | 123,4 | 123,4 | 123,3 | 123,3 | 123,3 | 123,3 | 123,0 | 122,7 | 120,5 | 117,8 | 114,5 | 108,0 |
| GS 80-315L | 316 | 137,1 | – | – | – | 136,9 | 136,9 | 136,9 | 136,9 | 136,8 | 136,6 | 136,5 | 136,4 | 136,2 | 135,9 | 135,6 | 133,2 | 131,3 | 127,8 | 120,7 |
| GS 80-315L | 334 | 152,8 | – | – | – | 151,9 | 151,9 | 151,9 | 151,8 | 151,6 | 151,3 | 150,9 | 150,5 | 149,7 | 148,5 | 147,8 | 147,2 | 143,1 | 138,3 | 132,6 |
جدول کارکرد GS 100-2POL
جدول هد و دبی پمپ سانتریفیوژ GS
| Model | Diameter | Q= Flow rate | ||||||||||||||||||
| m3/h 0 | 72 | 78 | 84 | 90 | 102 | 114 | 120 | 132 | 150 | 180 | 210 | 240 | 270 | 300 | 330 | 360 | 390 | 420 | ||
| l/min 0 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | 2000 | 2200 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | ||
| H=Head [m] | ||||||||||||||||||||
| GS 100-160 | 149 | 28,0 | 26,3 | 25,9 | 25,5 | 25,1 | 24,2 | 23,7 | 23,4 | 22,3 | 20,6 | 19,1 | 16,8 | – | – | – | – | – | – | – |
| GS 100-160 | 156 | 30,9 | 29,2 | 28,8 | 28,5 | 28,2 | 27,7 | 26,7 | 25,9 | 24,9 | 24,1 | 22,9 | 20,4 | 18,1 | – | – | – | – | – | – |
| GS 100-160 | 170 | 37,8 | 36,8 | 36,6 | 36,3 | 36,1 | 35,7 | 35,1 | 34,6 | 34,1 | 33,2 | 31,0 | 28,6 | 25,9 | 22,8 | – | – | – | – | – |
| GS 100-160 | 183 | 44,9 | 43,6 | 43,3 | 43,0 | 42,7 | 42,1 | 41,7 | 41,5 | 40,9 | 40,1 | 38,5 | 36,9 | 34,5 | 31,7 | 27,9 | – | – | – | – |
| GS 100-200 | 171 | 34,5 | 31,4 | 30,9 | 30,7 | 30,4 | 30,1 | 29,6 | 29,1 | 28,7 | 27,7 | 26,4 | 24,9 | 22,5 | 20,8 | – | – | – | – | – |
| GS 100-200 | 187 | 42,7 | – | 40,7 | 40,5 | 40,2 | 40,0 | 39,9 | 39,7 | 39,6 | 38,8 | 37,5 | 36,4 | 34,7 | 32,7 | 30,3 | – | – | – | – |
| GS 100-200 | 204 | 51,7 | – | 51,4 | 51,2 | 51,1 | 50,9 | 50,7 | 50,5 | 50,4 | 50,2 | 49,9 | 49,2 | 47,9 | 46,3 | 44,6 | 41,7 | – | – | – |
| GS 100-200 | 220 | 61,6 | – | – | 61,6 | 61,6 | 61,6 | 61,5 | 61,5 | 61,4 | 61,2 | 61,0 | 60,8 | 60,4 | 59,9 | 58,3 | 56,6 | 55,0 | 51,9 | 49,8 |
| GS 100-250 | 210 | 59,8 | 59,7 | 59,6 | 59,5 | 59,0 | 58,5 | 57,9 | 57,5 | 56,8 | 56,0 | 54,7 | 52,0 | 49,0 | 45,8 | 42,7 | – | – | – | – |
| GS 100-250 | 230 | 72,4 | – | 72,0 | 71,9 | 71,8 | 71,6 | 71,2 | 70,7 | 70,4 | 70,0 | 68,5 | 66,7 | 64,2 | 61,0 | 57,9 | 53,8 | – | – | – |
| GS 100-250 | 250 | 86,1 | – | – | 84,4 | 84,3 | 84,2 | 84,1 | 84,0 | 83,8 | 83,6 | 82,7 | 80,8 | 78,9 | 76,0 | 72,8 | 70,5 | 65,1 | – | – |
| GS 100-250 | 265 | 99,6 | – | – | – | 98,7 | 98,5 | 98,2 | 97,9 | 97,5 | 97,2 | 96,4 | 95,3 | 93,8 | 92,0 | 90,8 | 87,9 | 83,5 | 77,9 | – |
| GS 100-315L | 242 | 80,7 | – | – | – | 79,6 | 79,5 | 79,2 | 78,9 | 78,6 | 78,2 | 77,4 | 74,8 | 72,8 | 69,5 | 65,2 | – | – | – | – |
| GS 100-315L | 265 | 97,9 | – | – | – | – | 96,8 | 96,6 | 96,4 | 96,2 | 96,0 | 94,7 | 93,7 | 91,4 | 89,1 | 86,2 | 75,7 | – | – | – |
| GS 100-315L | 289 | 113,7 | – | – | – | – | 113,7 | 113,6 | 113,5 | 113,3 | 113,1 | 112,8 | 112,3 | 111,6 | 110,8 | 109,5 | 104,9 | 99,6 | 90,7 | – |
| GS 100-315L | 312 | 139,3 | – | – | – | – | – | 139,3 | 139,3 | 139,1 | 139,0 | 138,3 | 137,1 | 135,8 | 133,7 | 130,6 | 128,1 | 123,2 | 117,9 | 112,0 |
جدول کارکرد GS 125-150-2POL
جدول هد و دبی پمپ سانتریفیوژ GS
| Model | Diameter | Q=Flow rate | |||||||||||||||||||||
| m3/h 0 | 180 | 240 | 270 | 300 | 330 | 360 | 390 | 420 | 450 | 480 | 510 | 540 | 570 | 600 | 660 | 720 | 780 | 840 | 900 | 960 | 1020 | ||
| l/min 0 | 3000 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 8500 | 9000 | 9500 | 10000 | 11000 | 12000 | 13000 | 14000 | 15000 | 16000 | 17000 | ||
| H=Head [m] | |||||||||||||||||||||||
| GS 125-200 | 190 | 45,1 | 45,1 | 44,8 | 43,9 | 43,0 | 42,1 | 40,7 | 39,2 | 37,6 | 36,3 | 33,5 | 31,3 | – | – | – | – | – | – | – | – | – | – |
| GS 125-200 | 207 | 54,0 | 54,0 | 53,7 | 53,4 | 52,9 | 52,2 | 51,8 | 50,4 | 48,9 | 47,3 | 45,2 | 43,4 | 40,7 | 38,5 | – | – | – | – | – | – | – | – |
| GS 125-200 | 224 | 62,8 | 62,8 | 62,5 | 62,2 | 61,8 | 60,9 | 60,0 | 58,9 | 57,7 | 56,3 | 54,8 | 51,9 | 50,2 | 47,5 | 44,7 | – | – | – | – | – | – | – |
| GS 125-250L | 213 | 56,4 | 56,0 | 55,6 | 55,2 | 54,7 | 54,0 | 52,8 | 51,7 | 50,6 | 48,5 | 46,9 | 44,0 | – | – | – | – | – | – | – | – | – | – |
| GS 125-250L | 233 | 68,4 | 68,0 | 67,8 | 67,5 | 67,1 | 66,4 | 65,7 | 64,8 | 63,6 | 62,0 | 60,2 | 58,1 | 55,8 | – | – | – | – | – | – | – | – | – |
| GS 125-250L | 254 | 82,4 | 82,0 | 82,0 | 81,8 | 81,3 | 80,7 | 80,1 | 79,5 | 78,5 | 76,9 | 75,7 | 73,4 | 71,8 | 69,0 | 66,4 | – | – | – | – | – | – | – |
| GS 125-250L | 274 | 98,0 | 97,0 | 96,5 | 96,2 | 96,0 | 95,8 | 95,6 | 94,8 | 94,2 | 93,4 | 92,0 | 90,5 | 88,3 | 86,0 | 83,5 | 75,4 | – | – | – | – | – | – |
| GS 125-315 | 259 | 86,7 | 85,9 | 83,5 | 81,9 | 80,4 | 77,8 | 75,7 | 72,9 | 70,2 | 66,5 | 62,1 | 59,5 | – | – | – | – | – | – | – | – | – | – |
| GS 125-315 | 284 | 105,4 | 105,4 | 103,9 | 102,5 | 101,5 | 99,9 | 98,7 | 96,5 | 93,9 | 91,0 | 87,5 | 84,4 | 80,5 | – | – | – | – | – | – | – | – | – |
| GS 125-315 | 309 | 126,6 | 125,3 | 124,6 | 123,1 | 122,5 | 121,7 | 120,6 | 117,9 | 116,4 | 113,6 | 111,6 | 108,2 | 105,6 | 101,7 | 97,6 | – | – | – | – | – | – | – |
| GS 150-200 | 164 | 31,1 | 30,6 | 28,8 | 27,8 | 27,2 | 26,3 | 24,9 | 23,5 | 22,3 | 21,0 | – | – | – | – | – | – | – | – | – | – | – | – |
| GS 150-200 | 180 | 37,6 | 36,6 | 35,3 | 34,6 | 33,7 | 32,8 | 31,9 | 31,0 | 29,9 | 28,8 | 27,6 | 26,5 | – | – | – | – | – | – | – | – | – | – |
| GS 150-200 | 195 | 45,2 | 44,9 | 43,7 | 43,1 | 42,4 | 41,8 | 40,8 | 39,7 | 38,6 | 37,5 | 36,3 | 34,9 | 33,5 | 31,4 | – | – | – | – | – | – | – | – |
| GS 150-200 | 211 | 55,1 | 54,7 | 53,6 | 53,0 | 52,4 | 51,7 | 51,2 | 50,5 | 50,1 | 49,7 | 48,9 | 48,4 | 47,4 | 46,7 | 44,8 | 40,8 | – | – | – | – | – | – |
| GS 150-250 | 213 | 59,8 | – | 58,0 | 57,3 | 56,9 | 56,4 | 55,6 | 54,8 | 54,3 | 53,9 | 52,7 | 52,0 | 50,9 | 50,1 | 49,3 | 47,0 | 44,9 | 42,2 | 39,9 | 37,2 | – | – |
| GS 150-250 | 233 | 71,7 | – | 71,7 | 71,2 | 70,7 | 70,1 | 69,6 | 69,2 | 68,5 | 67,7 | 67,0 | 66,1 | 65,5 | 64,6 | 63,6 | 61,7 | 59,3 | 57,3 | 54,9 | 52,0 | 49,6 | – |
| GS 150-250 | 250 | 81,9 | – | 81,9 | 81,7 | 81,4 | 81,1 | 80,8 | 80,5 | 80,2 | 79,7 | 79,3 | 78,7 | 78,2 | 77,3 | 76,4 | 74,9 | 72,5 | 70,3 | 68,0 | 65,3 | 61,9 | 58,6 |
جدول کارکرد GS 32-4POL
جدول هد و دبی پمپ سانتریفیوژ GS
| Model | Diameter | Q = Flow rate | ||||||||
| m3/h 0 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | ||
| l/min 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | ||
| H = Head [m] | ||||||||||
| GS 32-125.1 | 115 | 4,0 | 4,0 | 3,8 | 3,5 | – | – | – | – | – |
| GS 32-125.1 | 129 | 5,3 | 5,3 | 5,2 | 4,9 | 4,4 | – | – | – | – |
| GS 32-125.1 | 140 | 6,3 | 6,3 | 6,2 | 5,9 | 5,5 | – | – | – | – |
| GS 32-160.1 | 126 | 5,1 | 5,0 | 4,9 | 4,6 | – | – | – | – | – |
| GS 32-160.1 | 145 | 6,8 | 6,8 | 6,7 | 6,5 | 5,9 | – | – | – | – |
| GS 32-160.1 | 163 | 8,8 | 8,8 | 8,7 | 8,5 | 7,9 | 7,0 | – | – | – |
| GS 32-160.1 | 177 | 10,4 | 10,4 | 10,3 | 10,0 | 9,4 | 8,5 | – | – | – |
| GS 32-200.1 | 172 | 9,1 | 8,9 | 8,6 | 7,8 | 6,4 | 4,1 | – | – | – |
| GS 32-200.1 | 184 | 10,6 | 10,4 | 10,1 | 9,2 | 8,0 | 6,2 | – | – | – |
| GS 32-200.1 | 196 | 12,1 | 12,0 | 11,7 | 10,9 | 9,8 | 8,1 | – | – | – |
| GS 32-200.1 | 207 | 13,6 | 13,6 | 13,2 | 12,5 | 11,5 | 10,0 | 7,9 | – | – |
| GS 32-125 | 106 | 3,8 | 3,7 | 3,5 | 3,3 | 2,7 | – | – | – | – |
| GS 32-125 | 119 | 4,5 | 4,5 | 4,4 | 4,1 | 3,7 | 3,0 | – | – | – |
| GS 32-125 | 131 | 5,6 | 5,6 | 5,4 | 5,2 | 5,0 | 4,6 | 3,7 | – | – |
| GS 32-125 | 142 | 6,5 | 6,5 | 6,5 | 6,3 | 6,1 | 5,5 | 4,8 | – | – |
| GS 32-160 | 139 | 6,2 | – | 6,1 | 6,0 | 5,6 | 5,1 | – | – | – |
| GS 32-160 | 152 | 7,6 | – | 7,5 | 7,3 | 7,1 | 6,9 | – | – | – |
| GS 32-160 | 164 | 9,0 | – | 8,9 | 8,7 | 8,6 | 8,2 | 7,6 | – | – |
| GS 32-160 | 177 | 10,3 | – | 10,1 | 9,8 | 9,5 | 9,1 | 8,4 | – | – |
| GS 32-200 | 170 | 9,4 | – | 9,3 | 9,1 | 8,6 | 7,8 | – | – | – |
| GS 32-200 | 184 | 11,1 | – | 10,9 | 10,7 | 10,4 | 9,8 | 9,0 | – | – |
| GS 32-200 | 197 | 12,7 | – | 12,7 | 12,5 | 12,1 | 11,6 | 10,9 | 10,2 | – |
| GS 32-200 | 208 | 14,4 | – | 14,4 | 14,2 | 13,7 | 13,4 | 12,7 | 11,8 | 10,7 |
| GS 32-200 | 219 | 15,9 | – | 15,8 | 15,7 | 15,3 | 14,8 | 14,4 | 13,6 | 12,5 |
| GS 32-250 | 198 | 13,2 | – | 12,9 | 12,4 | 11,7 | – | – | – | – |
| GS 32-250 | 222 | 16,7 | – | 16,5 | 15,9 | 15,2 | 14,3 | 13,1 | – | – |
| GS 32-250 | 241 | 19,9 | – | 19,7 | 19,2 | 18,8 | 17,9 | 16,6 | 15,1 | – |
| GS 32-250 | 262 | 23,5 | – | 23,4 | 23,1 | 22,5 | 21,8 | 20,9 | 19,6 | – |
جدول کارکرد GS 40-4POL
جدول هد و دبی پمپ سانتریفیوژ GS
| Model | Diameter | Q = Flow rate | ||||||||||
| m3/h 0 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 36 | ||
| l/min 0 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | ||
| H = Head [m] | ||||||||||||
| GS 40-125 | 105 | 3,4 | 3,2 | 3,1 | 3,0 | 2,7 | – | – | – | – | – | – |
| GS 40-125 | 119 | 4,5 | 4,4 | 4,3 | 4,1 | 3,9 | 3,6 | 3,3 | – | – | – | – |
| GS 40-125 | 131 | 5,7 | 5,7 | 5,6 | 5,5 | 5,3 | 5,1 | 4,9 | 4,5 | – | – | – |
| GS 40-125 | 142 | 6,7 | 6,6 | 6,5 | 6,4 | 6,3 | 6,2 | 5,9 | 5,6 | 5,2 | – | – |
| GS 40-160 | 134 | 6,0 | 5,9 | 5,8 | 5,6 | 5,4 | 5,2 | 4,8 | 4,4 | 3,9 | 2,6 | – |
| GS 40-160 | 150 | 7,6 | 7,6 | 7,5 | 7,4 | 7,2 | 7,0 | 6,7 | 6,3 | 5,9 | 5,4 | – |
| GS 40-160 | 163 | 9,1 | 9,1 | 9,1 | 9,0 | 8,9 | 8,8 | 8,6 | 8,3 | 7,9 | 7,5 | 6,4 |
| GS 40-160 | 177 | 10,7 | 10,7 | 10,6 | 10,5 | 10,4 | 10,2 | 10,0 | 9,7 | 9,4 | 8,9 | 8,0 |
| GS 40-200 | 172 | 10,3 | 10,3 | 10,3 | 10,2 | 10,2 | 10,0 | 9,8 | 9,6 | 9,1 | 8,8 | – |
| GS 40-200 | 189 | 12,5 | 12,5 | 12,5 | 12,4 | 12,3 | 12,1 | 11,9 | 11,6 | 11,3 | 10,9 | – |
| GS 40-200 | 205 | 14,8 | 14,8 | 14,8 | 14,7 | 14,6 | 14,4 | 14,3 | 14,0 | 13,7 | 13,3 | 12,3 |
| GS 40-200 | 219 | 16,7 | 16,7 | 16,7 | 16,6 | 16,4 | 16,3 | 16,1 | 15,8 | 15,3 | 14,9 | 12,4 |
| GS 40-250 | 211 | 15,6 | 15,5 | 15,3 | 15,1 | 14,9 | 14,6 | 14,1 | 13,5 | 12,9 | 12,1 | – |
| GS 40-250 | 228 | 18,4 | 18,3 | 18,1 | 18,0 | 17,7 | 17,4 | 17,0 | 16,6 | 16,1 | 15,3 | – |
| GS 40-250 | 245 | 21,4 | 21,4 | 21,2 | 20,9 | 20,7 | 20,5 | 20,1 | 19,8 | 19,3 | 18,7 | 17,1 |
| GS 40-250 | 260 | 24,0 | 24,0 | 23,9 | 23,7 | 23,5 | 23,2 | 23,0 | 22,6 | 22,1 | 21,7 | 20,3 |
| GS 40-315 | 273 | 24,5 | 24,3 | 24,1 | 23,8 | 23,5 | 23,0 | 22,3 | 21,2 | 19,8 | 18,1 | – |
| GS 40-315 | 300 | 30,1 | 29,9 | 29,5 | 29,3 | 28,8 | 28,5 | 27,9 | 27,1 | 26,2 | 25,0 | – |
| GS 40-315 | 322 | 35,0 | 34,6 | 34,3 | 34,1 | 33,8 | 33,4 | 32,8 | 32,1 | 31,5 | 30,5 | 27,9 |
| GS 40-315 | 344 | 40,5 | 40,3 | 40,1 | 39,9 | 39,7 | 39,3 | 38,6 | 38,0 | 37,2 | 36,3 | 34,0 |
جدول کارکرد GS 50-4POL
جدول هد و دبی پمپ سانتریفیوژ GS
| Model | Diameter | Q = Flow rate | ||||||||||
| m3/h 0 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | ||
| l/min 0 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | ||
| H = Head [m] | ||||||||||||
| GS 50-125 | 123 | 4,6 | 4,5 | 4,3 | 4,0 | 3,5 | 3,1 | – | – | – | – | – |
| GS 50-125 | 134 | 5,7 | 5,6 | 5,5 | 5,3 | 5,1 | 4,7 | 4,3 | – | – | – | – |
| GS 50-125 | 144 | 6,7 | 6,5 | 6,4 | 6,2 | 6,1 | 5,7 | 5,2 | – | – | – | – |
| GS 50-160 | 131 | 5,5 | 5,4 | 5,2 | 4,8 | 4,5 | 3,9 | – | – | – | – | – |
| GS 50-160 | 148 | 7,4 | 7,4 | 7,1 | 6,8 | 6,5 | 6,1 | 5,2 | – | – | – | – |
| GS 50-160 | 164 | 9,4 | 9,4 | 9,3 | 9,0 | 8,7 | 8,4 | 7,9 | – | – | – | – |
| GS 50-160 | 177 | 11,0 | 10,9 | 10,7 | 10,5 | 10,2 | 9,7 | 9,1 | 8,3 | – | – | – |
| GS 50-200 | 171 | 10,2 | 10,2 | 10,1 | 9,9 | 9,7 | 9,1 | 8,6 | 8,0 | 7,1 | – | – |
| GS 50-200 | 188 | 12,3 | 12,2 | 12,2 | 12,1 | 12,0 | 11,5 | 10,9 | 9,8 | 9,1 | – | – |
| GS 50-200 | 203 | 14,5 | 14,5 | 14,5 | 14,4 | 14,2 | 13,7 | 13,2 | 12,4 | 11,5 | 10,4 | – |
| GS 50-200 | 219 | 16,8 | 16,8 | 16,8 | 16,7 | 16,4 | 15,9 | 15,2 | 14,5 | 13,5 | 12,3 | – |
| GS 50-250 | 210 | 16,2 | 16,1 | 15,9 | 15,7 | 15,4 | 15,1 | 14,6 | 14,0 | – | – | – |
| GS 50-250 | 221 | 18,0 | 17,9 | 17,7 | 17,5 | 17,2 | 16,9 | 16,4 | 16,0 | – | – | – |
| GS 50-250 | 238 | 20,7 | 20,7 | 20,6 | 20,5 | 20,2 | 19,9 | 19,6 | 18,9 | 18,2 | – | – |
| GS 50-250 | 254 | 23,5 | 23,4 | 23,3 | 23,2 | 23,0 | 22,7 | 22,2 | 21,6 | 20,9 | – | – |
| GS 50-250 | 270 | 26,4 | 26,3 | 26,1 | 25,9 | 25,6 | 25,2 | 24,7 | 24,0 | 23,1 | 22,1 | – |
| GS 50-315 | 277 | 26,6 | 26,4 | 26,2 | 25,7 | 25,3 | 24,6 | 23,5 | 21,9 | 20,2 | – | – |
| GS 50-315 | 302 | 32,2 | 32,0 | 31,9 | 31,5 | 30,9 | 30,4 | 29,7 | 28,6 | 20,0 | – | – |
| GS 50-315 | 324 | 37,2 | 37,2 | 37,0 | 36,7 | 36,4 | 35,9 | 35,3 | 34,4 | 33,5 | 32,1 | – |
| GS 50-315 | 344 | 42,0 | 42,0 | 42,0 | 41,8 | 41,5 | 40,9 | 40,3 | 39,7 | 38,4 | 37,2 | 35,9 |
جدول کارکرد GS 65-4POL
جدول هد و دبی پمپ سانتریفیوژ GS
| Model | Diameter | Q = Flow rate | ||||||||||||||||
| m3/h 0 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 102 | 114 | 126 | ||
| l/min 0 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | 2100 | ||
| H = Head [m] | ||||||||||||||||||
| GS 65-125 | 120 | 4,2 | 3,9 | 3,8 | 3,7 | 3,5 | 3,3 | 3,1 | 2,9 | 2,7 | – | – | – | – | – | – | – | – |
| GS 65-125 | 130 | 5,0 | 4,9 | 4,8 | 4,8 | 4,7 | 4,5 | 4,4 | 4,2 | 4,0 | 3,6 | – | – | – | – | – | – | – |
| GS 65-125 | 139 | 5,8 | 5,8 | 5,8 | 5,8 | 5,7 | 5,6 | 5,5 | 5,3 | 5,0 | 4,7 | 4,4 | – | – | – | – | – | – |
| GS 65-125 | 147 | 6,6 | 6,6 | 6,5 | 6,4 | 6,3 | 6,2 | 6,0 | 5,7 | 5,5 | 5,1 | 4,7 | – | – | – | – | – | – |
| GS 65-160 | 135 | 5,6 | 5,2 | 5,1 | 4,9 | 4,7 | 4,4 | 4,1 | 3,8 | – | – | – | – | – | – | – | – | – |
| GS 65-160 | 150 | 6,9 | 6,7 | 6,6 | 6,5 | 6,3 | 6,1 | 5,9 | 5,6 | 5,3 | – | – | – | – | – | – | – | – |
| GS 65-160 | 165 | 8,6 | 8,4 | 8,4 | 8,4 | 8,3 | 8,2 | 8,1 | 7,8 | 7,6 | 7,3 | 6,8 | – | – | – | – | – | – |
| GS 65-160 | 177 | 10,0 | 9,8 | 9,8 | 9,7 | 9,6 | 9,5 | 9,4 | 9,2 | 9,0 | 8,7 | 8,3 | – | – | – | – | – | – |
| GS 65-200 | 162 | 8,5 | 8,5 | 8,5 | 8,4 | 8,3 | 8,2 | 8,0 | 7,7 | – | – | – | – | – | – | – | – | – |
| GS 65-200 | 183 | 11,0 | 11,0 | 11,0 | 10,8 | 10,8 | 10,6 | 10,4 | 10,2 | 10,1 | – | – | – | – | – | – | – | – |
| GS 65-200 | 203 | 13,7 | 13,7 | 13,7 | 13,7 | 13,7 | 13,6 | 13,6 | 13,5 | 13,3 | 13,1 | 12,8 | – | – | – | – | – | – |
| GS 65-200 | 219 | 16,0 | 16,0 | 16,0 | 16,0 | 16,0 | 15,9 | 15,7 | 15,5 | 15,2 | 14,8 | 14,2 | 13,1 | – | – | – | – | – |
| GS 65-250 | 215 | 15,3 | 15,2 | 15,1 | 15,0 | 14,9 | 14,8 | 14,6 | 14,3 | 14,0 | 13,6 | 13,1 | 12,7 | 12,0 | – | – | – | – |
| GS 65-250 | 237 | 18,7 | 18,7 | 18,7 | 18,6 | 18,6 | 18,5 | 18,3 | 18,0 | 17,7 | 17,3 | 16,8 | 16,4 | 15,5 | – | – | – | – |
| GS 65-250 | 254 | 21,7 | 21,7 | 21,7 | 21,6 | 21,6 | 21,4 | 21,2 | 21,0 | 20,7 | 20,2 | 19,7 | 19,1 | 18,5 | 17,8 | – | – | – |
| GS 65-250 | 273 | 25,1 | 25,1 | 25,0 | 24,9 | 24,7 | 24,5 | 24,3 | 24,0 | 23,6 | 23,2 | 22,6 | 22,1 | 21,3 | 20,5 | – | – | – |
| GS 65-315 | 261 | 25,2 | – | 24,6 | 24,5 | 24,4 | 24,2 | 24,0 | 23,7 | 23,3 | 22,9 | 22,3 | 21,8 | 20,9 | 20,2 | 18,8 | – | – |
| GS 65-315 | 282 | 28,7 | – | 28,7 | 28,6 | 28,4 | 28,2 | 28,0 | 27,8 | 27,6 | 27,1 | 26,7 | 26,2 | 25,5 | 24,7 | 23,3 | – | – |
| GS 65-315 | 303 | 32,7 | – | 32,7 | 32,6 | 32,5 | 32,3 | 32,1 | 31,8 | 31,5 | 31,1 | 30,7 | 30,2 | 29,7 | 29,0 | 27,8 | 25,9 | – |
| GS 65-315 | 320 | 36,1 | – | 36,1 | 35,9 | 35,8 | 35,6 | 35,4 | 35,1 | 34,8 | 34,4 | 34,1 | 33,5 | 33,0 | 32,4 | 31,6 | 29,0 | 26,7 |
جدول کارکرد GS 80-4POL
جدول هد و دبی پمپ سانتریفیوژ GS
| Model | Diameter | Q = Flow rate | |||||||||||||
| m3/h 0 | 30 | 48 | 60 | 78 | 90 | 108 | 120 | 132 | 150 | 168 | 180 | 198 | 210 | ||
| l/min 0 | 500 | 800 | 1000 | 1300 | 1500 | 1800 | 2000 | 2200 | 2500 | 2800 | 3000 | 3300 | 3500 | ||
| H = Head [m] | |||||||||||||||
| GS 80-160 | 150 | 6,8 | 6,7 | 6,4 | 6,2 | 5,8 | 5,5 | 5,0 | 4,5 | – | – | – | – | – | – |
| GS 80-160 | 164 | 8,4 | 8,2 | 8,1 | 8,0 | 7,8 | 7,6 | 7,2 | 6,8 | 6,3 | – | – | – | – | – |
| GS 80-160 | 177 | 10,0 | 9,8 | 9,7 | 9,6 | 9,5 | 9,1 | 8,9 | 8,5 | 7,8 | 7,2 | – | – | – | – |
| GS 80-200 | 165 | 8,5 | 8,4 | 8,2 | 8,0 | 7,8 | 7,5 | 7,1 | 6,7 | – | – | – | – | – | – |
| GS 80-200 | 185 | 11,2 | 11,0 | 11,0 | 11,0 | 10,8 | 10,6 | 10,2 | 9,9 | 9,3 | – | – | – | – | – |
| GS 80-200 | 200 | 13,4 | 13,4 | 13,3 | 13,1 | 13,0 | 12,9 | 12,5 | 12,1 | 11,4 | – | – | – | – | – |
| GS 80-200 | 205 | 14,1 | 14,0 | 14,0 | 14,0 | 13,9 | 13,9 | 13,7 | 13,5 | 13,0 | 12,7 | – | – | – | – |
| GS 80-200 | 222 | 16,4 | 16,4 | 16,4 | 16,4 | 16,3 | 16,2 | 16,0 | 15,8 | 15,3 | 14,9 | – | – | – | – |
| GS 80-250 | 220 | 16,1 | 16,1 | 15,9 | 15,7 | 15,4 | 15,0 | 14,2 | 13,4 | 12,7 | – | – | – | – | – |
| GS 80-250 | 238 | 19,1 | 19,0 | 18,9 | 18,7 | 18,4 | 18,1 | 17,4 | 16,9 | 16,3 | 14,7 | – | – | – | – |
| GS 80-250 | 255 | 22,1 | 22,0 | 22,0 | 21,9 | 21,6 | 21,3 | 20,7 | 20,1 | 19,6 | 18,1 | – | – | – | – |
| GS 80-250 | 270 | 24,7 | 24,7 | 24,7 | 24,6 | 24,3 | 23,9 | 23,2 | 22,5 | 21,7 | 20,3 | 18,7 | – | – | – |
| GS 80-315 | 262 | 23,4 | – | 23,3 | 23,3 | 23,0 | 22,8 | 22,7 | 22,3 | 22,0 | 21,6 | 20,4 | – | – | – |
| GS 80-315 | 280 | 26,7 | – | 26,6 | 26,6 | 26,4 | 26,4 | 26,2 | 26,0 | 25,7 | 25,4 | 24,7 | 24,0 | – | – |
| GS 80-315 | 300 | 30,7 | – | 30,7 | 30,7 | 30,7 | 30,7 | 30,4 | 30,2 | 30,0 | 29,7 | 29,2 | 28,7 | – | – |
| GS 80-315 | 316 | 34,1 | – | 34,1 | 34,1 | 34,0 | 34,0 | 33,8 | 33,6 | 33,3 | 32,9 | 32,2 | 32,0 | 30,5 | – |
| GS 80-315 | 334 | 37,9 | – | 37,8 | 37,8 | 37,7 | 37,7 | 37,4 | 37,1 | 36,9 | 36,3 | 35,7 | 35,0 | 33,9 | – |
| GS 80-400 | 335 | 38,4 | – | 37,9 | 37,3 | 36,6 | 36,0 | 34,7 | 33,9 | 32,9 | 31,3 | 28,8 | – | – | – |
| GS 80-400 | 347 | 41,2 | – | 40,7 | 40,3 | 39,5 | 38,7 | 37,9 | 37,1 | 36,0 | 34,5 | 32,4 | – | – | – |
| GS 80-400 | 382 | 50,3 | – | 50,0 | 49,4 | 48,6 | 48,2 | 47,8 | 47,5 | 46,4 | 44,7 | 43,6 | 42,0 | – | – |
| GS 80-400 | 409 | 57,8 | – | 57,6 | 57,3 | 56,6 | 56,2 | 55,8 | 55,0 | 54,2 | 53,5 | 51,9 | 50,3 | 48,3 | 47,5 |
| GS 80-400 | 438 | 67,3 | – | 66,9 | 66,6 | 66,4 | 65,9 | 65,5 | 64,9 | 64,0 | 63,2 | 61,7 | 60,3 | 58,4 | 57,6 |
جدول کارکرد GS 100-4POL
جدول هد و دبی پمپ زمینی GS
| Model | Diameter | Q = Flow rate | |||||||||||||||
| m3/h 0 | 30 | 48 | 60 | 78 | 90 | 108 | 120 | 132 | 150 | 168 | 180 | 198 | 210 | 240 | 270 | ||
| l/min 0 | 500 | 800 | 1000 | 1300 | 1500 | 1800 | 2000 | 2200 | 2500 | 2800 | 3000 | 3300 | 3500 | 4000 | 4500 | ||
| H = Head [m] | |||||||||||||||||
| GS 100-160 | 149 | 6,9 | 6,5 | 6,0 | 5,7 | 5,1 | 4,7 | 4,1 | 3,6 | 3,2 | – | – | – | – | – | – | – |
| GS 100-160 | 156 | 7,8 | 7,5 | 7,1 | 6,7 | 6,2 | 5,7 | 5,1 | 4,6 | 3,8 | – | – | – | – | – | – | – |
| GS 100-160 | 170 | 9,6 | 9,4 | 9,1 | 8,8 | 8,3 | 7,9 | 7,2 | 6,6 | 6,0 | 4,9 | – | – | – | – | – | – |
| GS 100-160 | 183 | 10,9 | 10,7 | 10,4 | 10,3 | 9,8 | 9,5 | 9,3 | 8,7 | 8,1 | 6,9 | – | – | – | – | – | – |
| GS 100-200 | 171 | 8,8 | – | 7,6 | 7,3 | 6,9 | 6,5 | 6,1 | 5,6 | 5,3 | – | – | – | – | – | – | – |
| GS 100-200 | 187 | 10,9 | – | 10,1 | 9,9 | 9,7 | 9,5 | 9,1 | 8,8 | 8,4 | 7,9 | – | – | – | – | – | – |
| GS 100-200 | 204 | 13,1 | – | 12,9 | 12,8 | 12,7 | 12,6 | 12,4 | 12,2 | 11,9 | 11,4 | 10,9 | 10,1 | – | – | – | – |
| GS 100-200 | 220 | 15,5 | – | 15,5 | 15,5 | 15,3 | 15,3 | 15,1 | 14,9 | 14,7 | 14,5 | 14,2 | 13,7 | 12,9 | – | – | – |
| GS 100-250 | 210 | 14,9 | – | 14,6 | 14,4 | 14,0 | 13,6 | 13,0 | 12,3 | 11,8 | 10,8 | 9,6 | 8,7 | – | – | – | – |
| GS 100-250 | 230 | 18,1 | – | 18,0 | 17,8 | 17,6 | 17,3 | 16,7 | 16,2 | 15,7 | 14,8 | 13,6 | 12,7 | 11,5 | – | – | – |
| GS 100-250 | 250 | 21,6 | – | 21,4 | 21,2 | 21,0 | 20,7 | 20,3 | 20,0 | 19,4 | 18,5 | 17,4 | 16,6 | 15,3 | 14,5 | – | – |
| GS 100-250 | 270 | 25,8 | – | 25,7 | 25,5 | 25,3 | 25,1 | 24,9 | 24,5 | 24,1 | 23,5 | 22,7 | 22,0 | 20,7 | 19,8 | – | – |
| GS 100-315 | 242 | 20,5 | – | 20,5 | 20,3 | 20,1 | 19,9 | 19,5 | 19,2 | 17,9 | 16,1 | – | – | – | – | – | – |
| GS 100-315 | 265 | 24,8 | – | 24,7 | 24,5 | 24,2 | 24,0 | 23,4 | 22,9 | 21,9 | 21,2 | 18,6 | – | – | – | – | – |
| GS 100-315 | 289 | 30,0 | – | 30,0 | 30,0 | 29,9 | 29,7 | 29,4 | 28,9 | 28,2 | 27,4 | 26,0 | 25,1 | 23,4 | – | – | – |
| GS 100-315 | 312 | 34,9 | – | 34,9 | 34,9 | 34,8 | 34,6 | 34,3 | 34,0 | 33,7 | 32,9 | 31,8 | 31,0 | 29,8 | 28,3 | – | – |
| GS 100-400 | 320 | 34,5 | – | 34,3 | 34,2 | 33,7 | 33,4 | 33,2 | 32,7 | 32,3 | 30,7 | 29,1 | 26,1 | – | – | – | – |
| GS 100-400 | 350 | 40,8 | – | 40,8 | 40,8 | 40,7 | 40,7 | 40,3 | 39,9 | 39,2 | 38,5 | 37,2 | 36,0 | 34,2 | 32,9 | – | – |
| GS 100-400 | 381 | 48,7 | – | 48,6 | 48,5 | 48,5 | 48,1 | 47,6 | 47,3 | 46,7 | 45,8 | 44,2 | 43,5 | 41,3 | 40,3 | 36,8 | – |
| GS 100-400 | 412 | 57,8 | – | – | 57,6 | 57,5 | 57,5 | 57,3 | 57,0 | 56,5 | 55,9 | 55,0 | 54,3 | 53,1 | 51,9 | 48,8 | 45,5 |
جدول کارکرد GS 125-4POL
جدول هد و دبی پمپ سانتریفیوژ GS
| Model | Diameter | Q = Flow rate | |||||||||||
| m3/h 0 | 90 | 120 | 150 | 180 | 210 | 240 | 270 | 300 | 330 | 360 | 390 | ||
| l/min 0 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | ||
| H = Head [m] | |||||||||||||
| GS 125-200 | 190 | 11,2 | 11,2 | 11,0 | 10,8 | 10,3 | 9,6 | 8,3 | – | – | – | – | – |
| GS 125-200 | 207 | 13,6 | 13,6 | 13,5 | 13,4 | 12,9 | 12,4 | 11,5 | 10,5 | – | – | – | – |
| GS 125-200 | 224 | 15,7 | 15,6 | 15,5 | 15,3 | 14,9 | 14,3 | 13,6 | 12,7 | 11,5 | – | – | – |
| GS 125-250 | 213 | 14,6 | 14,6 | 14,4 | 14,1 | 13,7 | 12,9 | 12,0 | 10,8 | – | – | – | – |
| GS 125-250 | 233 | 17,3 | 17,1 | 17,0 | 16,8 | 16,4 | 15,8 | 14,9 | 13,8 | – | – | – | – |
| GS 125-250 | 254 | 20,9 | 20,9 | 20,7 | 20,4 | 20,1 | 19,6 | 18,8 | 17,9 | 16,7 | 15,4 | – | – |
| GS 125-250 | 274 | 24,4 | 24,4 | 24,3 | 24,2 | 24,0 | 23,8 | 23,2 | 22,7 | 21,9 | 21,0 | 19,8 | – |
| GS 125-315 | 259 | 21,7 | 21,6 | 21,2 | 20,3 | 19,2 | 17,7 | 16,0 | 14,4 | 10,9 | 9,2 | – | – |
| GS 125-315 | 284 | 26,4 | 26,4 | 26,0 | 25,5 | 24,7 | 23,6 | 22,1 | 20,2 | 18,1 | 16,0 | 13,3 | – |
| GS 125-315 | 309 | 31,8 | 31,7 | 31,3 | 30,9 | 30,1 | 29,3 | 28,0 | 26,5 | 24,6 | 22,8 | 20,2 | – |
| GS 125-315 | 334 | 38,3 | 37,8 | 37,6 | 37,0 | 36,5 | 35,9 | 34,7 | 33,4 | 31,9 | 30,0 | 28,1 | 26,0 |
| GS 125-400 | 329 | 37,1 | 36,6 | 36,0 | 34,8 | 33,3 | 31,2 | 28,3 | – | – | – | – | – |
| GS 125-400 | 360 | 44,3 | 44,3 | 44,1 | 42,8 | 41,9 | 39,2 | 37,9 | 35,2 | – | – | – | – |
| GS 125-400 | 392 | 53,2 | 52,8 | 52,6 | 52,0 | 51,3 | 50,2 | 48,6 | 46,3 | 42,9 | 39,0 | – | – |
| GS 125-400 | 424 | 62,3 | 61,9 | 61,9 | 61,7 | 60,8 | 60,3 | 59,1 | 58,4 | 55,5 | 52,5 | 49,3 | 45,3 |
| GS 125-500 | 396 | 51,7 | 50,6 | 49,2 | 47,8 | 45,5 | 42,0 | 37,8 | 32,5 | – | – | – | – |
| GS 125-500 | 434 | 62,5 | 61,2 | 60,1 | 58,8 | 56,7 | 53,8 | 50,4 | 49,0 | – | – | – | – |
| GS 125-500 | 473 | 75,0 | 73,3 | 72,1 | 70,7 | 68,3 | 65,4 | 62,7 | 58,0 | 52,9 | – | – | – |
| GS 125-500 | 511 | 88,8 | 88,0 | 86,7 | 85,1 | 83,0 | 80,4 | 76,3 | 72,5 | 67,9 | 61,5 | – | – |
جدول کارکرد GS 150-4POL
جدول هد و دبی پمپ افقی GS
| Model | Diameter | Q = Flow rate | ||||||||||||||||||
| m3/h 0 | 90 | 120 | 150 | 180 | 210 | 240 | 270 | 300 | 330 | 360 | 390 | 420 | 450 | 480 | 510 | 540 | 570 | 600 | ||
| l/min 0 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 8500 | 9000 | 9500 | 10000 | ||
| H = Head [m] | ||||||||||||||||||||
| GS 150-200 | 164 | 7,8 | 7,6 | 7,2 | 6,4 | 6,1 | 5,6 | 4,9 | 4,1 | – | – | – | – | – | – | – | – | – | – | – |
| GS 150-200 | 180 | 9,6 | 9,6 | 9,2 | 8,7 | 8,1 | 7,8 | 6,9 | 6,2 | 5,5 | – | – | – | – | – | – | – | – | – | – |
| GS 150-200 | 195 | 11,8 | 11,5 | 11,2 | 10,9 | 10,4 | 9,8 | 9,3 | 8,6 | 7,7 | 6,8 | – | – | – | – | – | – | – | – | – |
| GS 150-200 | 211 | 13,7 | 13,7 | 13,5 | 13,0 | 12,5 | 12,1 | 11,6 | 11,1 | 10,5 | 9,9 | 9,0 | – | – | – | – | – | – | – | – |
| GS 150-250 | 213 | 15,6 | – | 15,5 | 15,1 | 14,9 | 14,4 | 14,1 | 13,4 | 12,9 | 12,3 | 11,8 | 11,0 | 10,4 | 9,9 | – | – | – | – | – |
| GS 150-250 | 233 | 18,1 | – | 18,1 | 18,0 | 17,9 | 17,7 | 17,2 | 16,9 | 16,5 | 15,9 | 15,3 | 14,7 | 14,1 | 13,4 | 12,7 | – | – | – | – |
| GS 150-250 | 254 | 21,5 | – | 21,5 | 21,4 | 21,2 | 21,0 | 20,9 | 20,6 | 20,2 | 20,0 | 19,3 | 18,7 | 18,1 | 17,5 | 16,9 | 16,0 | 15,2 | – | – |
| GS 150-250 | 274 | 25,0 | – | 25,0 | 24,9 | 24,8 | 24,6 | 24,3 | 24,0 | 23,8 | 23,3 | 22,9 | 22,4 | 21,9 | 21,2 | 20,5 | 19,7 | 19,0 | 18,0 | 17,1 |
| GS 150-315 | 273 | 23,5 | – | 23,0 | 22,6 | 22,1 | 21,6 | 21,1 | 20,3 | 19,8 | 18,7 | 17,7 | 18,0 | 14,0 | – | – | – | – | – | – |
| GS 150-315 | 300 | 28,3 | – | 28,0 | 27,7 | 27,3 | 26,8 | 26,4 | 26,0 | 25,5 | 24,7 | 23,9 | 23,8 | 21,7 | 20,3 | 18,8 | – | – | – | – |
| GS 150-315 | 326 | 34,4 | – | 33,9 | 33,7 | 33,5 | 33,0 | 32,3 | 32,1 | 31,8 | 31,1 | 30,3 | 29,9 | 29,0 | 28,1 | 27,0 | 25,7 | 24,1 | – | – |
| GS 150-315 | 352 | 42,6 | – | 41,5 | 41,0 | 40,6 | 40,3 | 40,1 | 40,0 | 39,9 | 39,8 | 39,6 | 39,1 | 38,6 | 38,1 | 37,7 | 36,5 | 35,7 | 34,0 | 31,9 |
| GS 150-400 | 319 | 32,8 | – | 32,4 | 31,9 | 31,4 | 30,8 | 30,1 | 29,5 | 28,5 | 27,6 | 26,4 | 25,2 | 23,8 | 22,4 | 21,0 | 19,1 | 17,3 | – | – |
| GS 150-400 | 350 | 39,7 | – | 39,7 | 39,5 | 39,0 | 38,7 | 38,1 | 37,5 | 36,7 | 35,8 | 34,6 | 33,4 | 32,0 | 30,5 | 28,7 | 26,8 | 24,4 | 22,4 | – |
| GS 150-400 | 380 | 47,7 | – | – | 47,7 | 47,7 | 47,1 | 46,5 | 45,9 | 45,0 | 43,7 | 42,7 | 41,5 | 40,2 | 38,3 | 36,4 | 34,8 | 33,0 | 30,9 | – |
| GS 150-400 | 411 | 55,9 | – | – | 55,9 | 55,5 | 55,1 | 54,7 | 54,2 | 53,9 | 53,1 | 52,0 | 51,0 | 49,5 | 48,2 | 46,3 | 43,7 | 42,2 | 39,8 | 37,4 |
| GS 150-500 | 396 | 52,7 | – | – | 52,0 | 51,4 | 50,6 | 49,0 | 48,1 | 46,7 | 45,2 | 43,7 | 41,5 | 39,9 | 38,8 | 37,8 | 36,0 | – | – | – |
| GS 150-500 | 434 | 63,3 | – | – | 63,3 | 62,8 | 62,4 | 61,3 | 60,4 | 59,5 | 57,6 | 56,0 | 53,9 | 52,2 | 50,1 | 47,3 | 46,0 | 43,9 | – | – |
| GS 150-500 | 473 | 76,4 | – | – | 76,4 | 76,1 | 75,8 | 75,2 | 74,5 | 73,1 | 71,8 | 70,2 | 69,0 | 66,7 | 64,4 | 62,0 | 59,7 | 57,4 | 54,8 | – |
| GS 150-500 | 511 | 89,3 | – | – | 89,3 | 89,3 | 89,3 | 89,0 | 88,4 | 87,6 | 86,3 | 85,0 | 83,2 | 81,7 | 79,6 | 77,0 | 74,5 | 72,2 | 69,7 | 67,1 |
جدول کارکرد GS 200-4POL
جدول هد و دبی پمپ سانتریفیوژ GS
| Model | Diameter | Q= Flow rate | ||||||||||
| m3/h 0 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | ||
| l/min 0 | 5000 | 6667 | 8333 | 10000 | 11667 | 13333 | 15000 | 16667 | 18333 | 20000 | ||
| H= Head [m] | ||||||||||||
| GS 200-400 | 357 | 43,5 | 42,6 | 42,0 | 41,9 | 41,5 | 37,9 | 37,2 | 36,0 | 33,4 | – | – |
| GS 200-400 | 389 | 49,5 | – | 49,5 | 49,5 | 49,5 | 49,1 | 48,6 | 47,4 | 45,9 | 44,3 | – |
| GS 200-400 | 420 | 57,1 | – | 56,2 | 56,0 | 55,5 | 54,8 | 54,4 | 53,9 | 53,5 | 51,0 | 48,1 |
| GS 200-500 | 411 | 56,4 | – | 56,2 | 55,2 | 54,0 | 51,9 | 49,2 | 46,4 | 42,5 | – | – |
| GS 200-500 | 451 | 70,7 | – | 70,7 | 69,9 | 68,7 | 67,1 | 64,4 | 61,6 | 58,5 | 54,9 | – |
| GS 200-500 | 490 | 84,4 | – | – | 84,4 | 84,0 | 82,7 | 80,3 | 77,4 | 74,0 | 70,4 | – |
| GS 200-500 | 530 | 97,7 | – | – | 97,7 | 97,5 | 96,5 | 95,7 | 93,8 | 91,4 | 88,2 | 84,2 |
الابال
| # | Firstname | Lastname | Age | City | Country |
|---|---|---|---|---|---|
| 1 | Anna | Pitt | 35 | New York | USA |
جدول هد و دبی GS 32-2POL
جدول کارکرد پمپ سانتریفیوژ افقی GS
جدول هد و دبی GS 40-50-2POL
جدول کارکرد پمپ سانتریفیوژ افقی GS
جدول هد و دبی GS 65-2POL
جدول کارکرد پمپ سانتریفیوژ افقی GS
جدول هد و دبی GS 80-2POL
جدول هد و دبی پمپ سانتریفیوژ GS
جدول هد و دبی GS 100-2POL
جدول کارکرد پمپ سانتریفیوژ افقی GS
جدول هد و دبی GS 125-2POL
جدول کارکرد پمپ سانتریفیوژ افقی GS
جدول هد و دبی GS 32-4POL
جدول کارکرد پمپ زمینی GS
جدول هد و دبی GS 40-4POL
جدول کارکرد پمپ زمینی GS
جدول هد و دبی GS 50-4POL
جدول کارکرد پمپ زمینی GS
جدول هد و دبی GS 65-4POL
جدول کارکرد پمپ زمینی GS
جدول هد و دبی GS 80-4POL
جدول کارکرد پمپ زمینی GS
جدول هد و دبی GS 100-4POL
جدول کارکرد پمپ زمینی GS
جدول هد و دبی GS 125-4POL
جدول کارکرد پمپ زمینی GS
جدول هد و دبی GS 150-4POL
جدول کارکرد پمپ زمینی GS
جدول هد و دبی GS 200-4POL
جدول کارکرد پمپ زمینی GS
