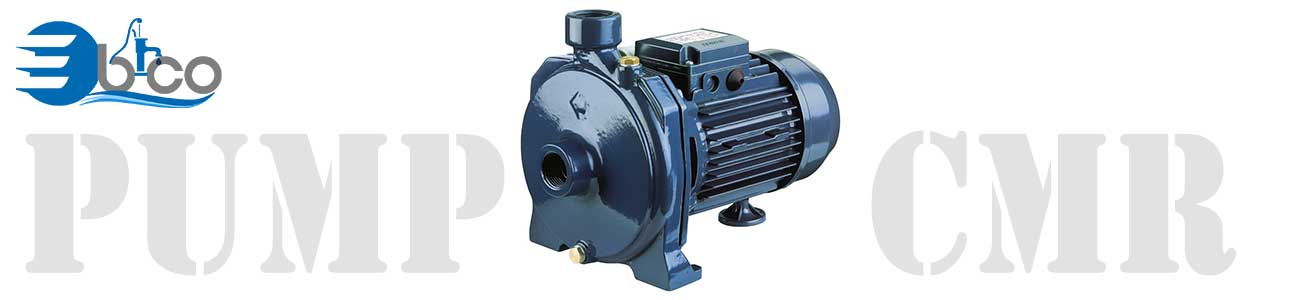

درباره پمپ سانتریفیوژ تک پروانه CMR
پمپ سانتریفیوژ تک پروانه CMR مناسب برای افزایش فشار آب برای آبیاری و جهت کار با سیالات غیر خورنده برای مصارف معمولی و صنعتی استفاده می شود.
جنس بدنه پمپ خانگی cmr از چدن می باشد و نوع پروانه آن به صورت سانتریفیوژ بسته کار می کند.
از ویژگیهای پمپ سانتریفیوژ تک پروانه CMR می توان به این موضوع اشاره نمود که نوع مکانیکال سیل بکار رفته در پمپ می باشد که از جنس سرامیک و کربن است.
شفت بکار رفته در پمپ سانتریفیوژ تک پروانه CMR از جنس استیل 416 بوده که باعث استحکام بالای این محصول می شود.
اجزاء پمپ سانتریفیوژ تک پروانه cmr
- پوسته
- پروانه
- کاسه
- مکانیکال سیل
- شفت
- واسطه
مشخصات فنی پمپ سانتریفیوژ تک پروانه CMR
- حداکثر ارتفاع آبدهی از 6.3 تا 17.3
- حداکثر حجم آبدهی از 3 تا 16.5 متر مکعب در ساعت
- حداکثر فشار کاری 6 بار
- تحمل حرارت مایع 90 درجه سانتیگراد
منحنی فنی
نمودار فنی پمپ سانتریفیوژ چدنی cmr
نحوه نصب
نحوه نصب پمپ سانتریفیوژ چدنی cmr
مشخصات پمپ
مشخصات پمپ سانتریفیوژ چدنی cmr
| مشخصات سیال | نوع مایع | آب تمیز |
| حداکثر دما | 90 | |
| حداکثر فشار | 6 | |
| ساختار | پروانه | سانتریفیوژ بسته |
| نوع آببندی | مکانیکال سیل | |
| یاتاقان | بلبرینگ دورو بسته | |
| اتصالات لوله | مکش | ½.1 |
| رانش | 1.1/2 | |
| جنس | پوسته | چدن |
| پروانه | برنج | |
| کاسه سیل | استیل 304 و چدن | |
| سیل مکانیکی | Ceramic/Carbon/NBR | |
| شفت | استیل 416 | |
| واسطه | آلومینیوم | |
مشخصات موتور
مشخصات موتور پمپ سانتریفیوژ چدنی cmr
| دور موتور | 2900 |
| کلاس عایقبندی | F |
| درجه محافظت | IP 44 |
| خازن | توکار |
| فرکانس | 50 |
| محافظ حرارتی اتوماتیک اضافه بار | برای موتورهای تکفاز درنظر گرفته شده |
| برای موتورهای سه فاز توسط مصرف کننده تامین می گردد. | |
| جنس پوسته | آلومینیوم |
| پایه نگهدارنده | چدن / پایه پلاستیکی |
جدول کارکرد
جدول هد و دبی پمپ سانتریفیوژ cmr
| Pump Type | Power | Q=Capacity | |||||||
| 1P | 3P | KW | HP | l/min 0 | 50 | 100 | 200 | 250 | 275 |
| m/h 0 | 3 | 6 | 12 | 15 | 16.5 | ||||
| H=Total Head | |||||||||
| CMR 0.75M | CMR 0.75T | 0.55 | 0.75 | 15.5 | 13.6 | 11.4 | 8.1 | 6.3 | – |
| CMR 1.00M | CMR 1.00T | 0.75 | 1 | 18.9 | 17.3 | 15.4 | 11.5 | 9.6 | 8.7 |
جدول هد و دبی
جدول کارکرد پمپ بشقابی cmr
