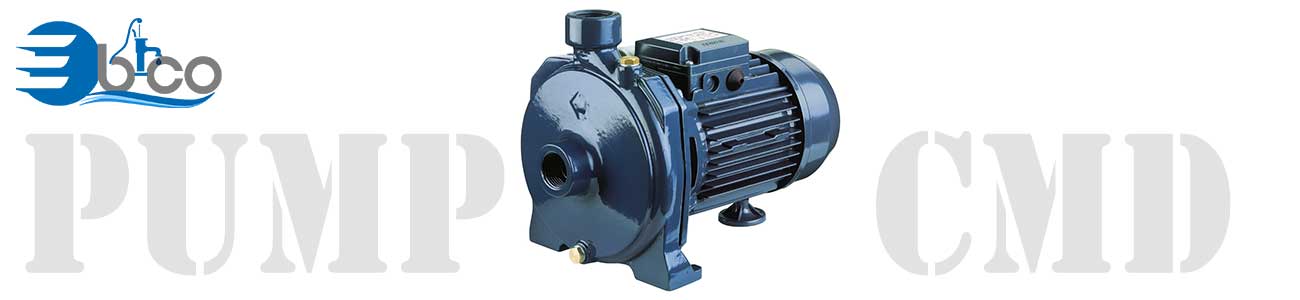

درباره پمپ خانگی چدنی CMD
پمپ خانگی چدنی CMD که با صورت افقی و به طور کامل از استیل ضد زنگ 304 ساخته شده است که برای افزایش فشار آب برای آبیاری و جهت کار با سیالات غیر خورنده استفاده می شود. پمپ های برقی سطحی مثل پمپ خانگی چدنی CMD برای استفاده دامنه گسترده ای از نیاز های پیچیده بکار گرفته می شود و به لطف قابلیت اطمینان ، انعطاف پذیری ، عملکرد و راندمان بالا ، زمینه های وسیع برنامه های کاربردی را پوشش می دهند و می توانند برای طیف وسیعی از کارها ، با توجه به راه حل های فنی پیچیده ، سازگار شوند. بهره وری و قابلیت اطمینان الکترو پمپ تک پروانه CMD از طریق توانایی استفاده از سیستم های فن آوری اینورتر، از جمله E drive و E-power ، برای صرفه جویی در انرژی و صرفه جویی در کل سیستم و بهبود پایداری محیطی ، افزایش می یابد.
قابلیت های پمپ خانگی چدنی CMD
از پمپ خانگی چدنی CMD می تواند حداکثر در دمای 90 درجه سانتیگراد و با فشار 6 و 8 بار بسته به مدل های مختلف استفاده می شود ، از دیگر قابلیت های پمپ خانگی چدنی CMD می توان به توان 1.50 اشاره نمود که با برق تک فاز و سه فاز قابل استفاده است.
اجزاء تشکیل دهنده الکتروپمپ تک پروانه CMD
- پوسته
- پروانه
- کاسه (محل استقرار سیل)
- شفت
- واسط
مشخصات فنی پمپ خانگی چدنی cmd
- حداکثر ارتفاع آبدهی: 6.5 تا 16.1 متر
- حداکثر حجم آبدهی: 18.1 تا 60.2
منحنی فنی
نمودار فنی پمپ سانتریفیوژ cmd
نحوه نصب
نحوه نصب پمپ خانگی cmd
مشخصات پمپ
مشخصات پمپ بشقابی cmd
| مشخصات سیال | نوع مایع | آب تمیز |
| حداکثر دما | 90 | |
| حداکثر فشار | 6 | |
| ساختار | پروانه | سانتریفیوژ بسته |
| نوع آببندی | مکانیکال سیل | |
| یاتاقان | بلبرینگ دورو بسته | |
| اتصالات لوله | مکش | 2 ½ |
| رانش | 2 ½ | |
| جنس | پوسته | چدن |
| پروانه | چدن | |
| کاسه سیل | استیل 304 | |
| سیل مکانیکی | Ceramic/Carbon/NBR | |
| شفت | استیل 304 | |
| واسطه | چدن | |
مشخصات موتور
مشخصات موتور پمپ خانگی cmd
| دور موتور | 2900 |
| کلاس عایقبندی | F |
| درجه محافظت | IP 44 |
| خازن | توکار |
| فرکانس | 50 |
| محافظ حرارتی اتوماتیک اضافه بار | برای موتورهای تکفاز درنظر گرفته شده |
| برای موتورهای سه فاز توسط مصرف کننده تامین می گردد. | |
| جنس پوسته | آلومینیوم |
| پایه نگهدارنده | چدن / پایه پلاستیکی |
جدول کارکرد
جدول هد و دبی پمپ سانتریفیوژ cmd
| Pump type | KW | Capacitor | Absorbed Current (A) | l/min | Q=Capacity | |||||||||||
| Single-phase
230V 50hz |
Three-phase
230/400v 50hz |
µF | Vc | Single-phase | Three-phase | 300 | 400 | 600 | 800 | 900 | 950 | 1000 | 1100 | |||
| 230V | 400V | m/h | 18 | 24 | 36 | 48 | 54 | 57 | 60 | 66 | ||||||
| H=Total Head | ||||||||||||||||
| CMD 1.50 M | CMD 1.50 T | 1.1 | 31.5 | 450 | 8.9 | 5.9 | 3.4 | 10.4 | 9.9 | 8.4 | 6 | 4.5 | – | – | – | |
| CMD 2.00 M | CMD 2.00 T | 1.5 | 40 | 450 | 10.8 | 7.5 | 4.3 | 12.4 | 11.9 | 10.5 | 8.3 | 6.8 | 6 | – | – | |
| CMD 3.00 T | 2.2 | – | – | – | 9.0 | 5.2 | 15.4 | 14.9 | 13.5 | 11.4 | 10 | 9.3 | 8.5 | – | ||
| CMD 4.00 T | 3.0 | – | – | – | 12.3 | 7.1 | 17.8 | 17.3 | 16.1 | 14.2 | 13.1 | 12.5 | 11.8 | 10.4 | ||
جدول هد و دبی
جدول کارکرد پمپ خونگی cmd
