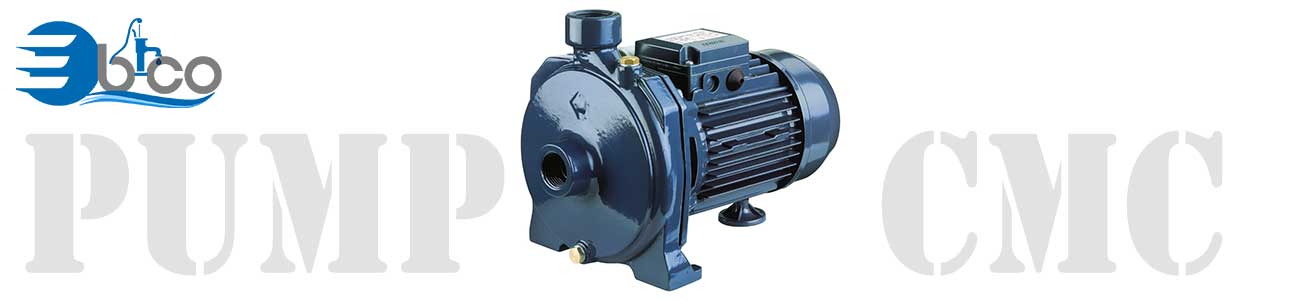

درباره پمپ بشقابی CMC
پمپ سانتریفوژ تک پروانه CMC یا به عبارتی پمپ چدنی تک پروانه cmc که از محصولات شرکت ابارا (Ebara) می باشد که با صورت افقی که به طور کامل از استیل ضد زنگ 304 ساخته شده است که برای افزایش فشار آب برای آبیاری و جهت کار با سیالات غیر خورنده استفاده می شود.
قابلیت های پمپ بشقابی CMC
پمپ خانگی cmc می توان حداکثر در دمای 90 در جه سانتیگراد و با فشار 6 و 8 بار بسته به مدلهای مختلف استفاده می شود، از دیگر قابلیت های پمپ بشقابی CMC می توان به توان 1.50 که با برق تک فاز و سه فاز قابل استفاده است.
پمپ های برقی سطحی مثل پمپ بشقابی CMC برای استفاده دامنه گسترده ای از نیاز های پیچیده بکار گرفته می شود و به لطف قابلیت اطمینان ، انعطاف پذیری ، عملکرد و راندمان بالا ، زمینه های وسیع برنامه های کاربردی را پوشش می دهند و می توانند برای طیف وسیعی از کارها به کارها ، با توجه به راه حل های فنی پیچیده ، سازگار شوند. بهره وری و قابلیت اطمینان پمپ ها الکتروپمپ سانتریفیوژ تک پروانه CMC از طریق توانایی استفاده از سیستم های فن آوری اینورتر، از جمله E drive و E-power ، برای صرفه جویی در انرژی و صرفه جویی در کل سیستم و بهبود پایداری محیطی، افزایش می یابد.
اجزاء تشکیل دهنده پمپ بشقابی CMC
- پوسته
- پروانه
- کاسه (محل استقرار سیل)
- شفت
- واسط
موارد مصرف پمپ بشقابی CMC
- افزایش فشار آب
- آبیاری
- جهت کار با سیالات غیر خورنده برای مصارف معمولی و صنعتی
منحنی فنی
نمودار فنی پمپ خانگی CMC
نحوه نصب
نحوه نصب پمپ خانگی cmc
مشخصات پمپ
مشخصات پمپ بشقابی cmc
| مشخصات سیال | نوع مایع | آب تمیز |
| حداکثر دما | 90 | |
| حداکثر فشار | 6 | |
| ساختار | پروانه | سانتریفیوژ بسته
سانتریفیوژ نیمه باز |
| نوع آببندی | مکانیکال سیل | |
| یاتاقان | بلبرینگ دورو بسته | |
| اتصالات لوله | مکش | 2 |
| رانش | 2 | |
| جنس | پوسته | چدن |
| پروانه | چدن | |
| کاسه سیل | استیل 304 | |
| سیل مکانیکی | Ceramic/Carbon/NBR | |
| شفت | استیل 416 | |
| واسطه | آلومینیوم | |
مشخصات موتور
مشخصات موتور پمپ بشقابی cmc
| دور موتور | 2900 |
| کلاس عایقبندی | F |
| درجه محافظت | IP 44 |
| خازن | توکار |
| فرکانس | 50 |
| محافظ حرارتی اتوماتیک اضافه بار | برای موتورهای تکفاز درنظر گرفته شده |
| برای موتورهای سه فاز توسط مصرف کننده تامین می گردد. | |
| جنس پوسته | آلومینیوم |
| پایه نگهدارنده | چدن / پایه پلاستیکی |
جدول کارکرد
جدول هد و دبی پمپ بشقابی cmc
| Pump type | KW | Capacitor | Absorbed Current (A) | l/min | Q=Capacity | ||||||||||||
| Single-phase
230V 50hz |
Three-phase
230/400v 50hz |
µF | Vc | Single-phase | Three-phase | 50 | 100 | 150 | 200 | 250 | 275 | 350 | 400 | 450 | |||
| 230V | 400V | m/h | 3 | 6 | 9 | 12 | 15 | 16.5 | 21 | 24 | 27 | ||||||
| H=Total Head | |||||||||||||||||
| CMC 0.75 M | CMC 0.75 T | 0.55 | 14 | 450 | 4.2 | 2.8 | 1.6 | 11.4 | – | 10.6 | – | 8.8 | – | 5.9 | 4 | – | |
| CMC 1.00 M | CMC 1.00 T | 0.75 | 20 | 450 | 5.3 | 3.5 | 2.0 | 13.4 | – | 12.6 | – | 11 | – | 8.6 | 6.8 | 5 | |
| CMC 0.75 M | CMC 0.75 T | 0.55 | 14 | 450 | 3.8 | 2.8 | 1.6 | 13.6 | 11.4 | – | 8.1 | 6.3 | – | – | – | – | |
| CMC 1.00 M | CMC 1.00 T | 0.75 | 20 | 450 | 4.85 | 3.5 | 2.0 | 17.3 | 15.4 | – | 11.5 | 9.6 | 8.7 | – | – | – | |
جدول هد و دبی
جدول کارکرد پمپ سانتریفیوژ تک پروانه cmc
