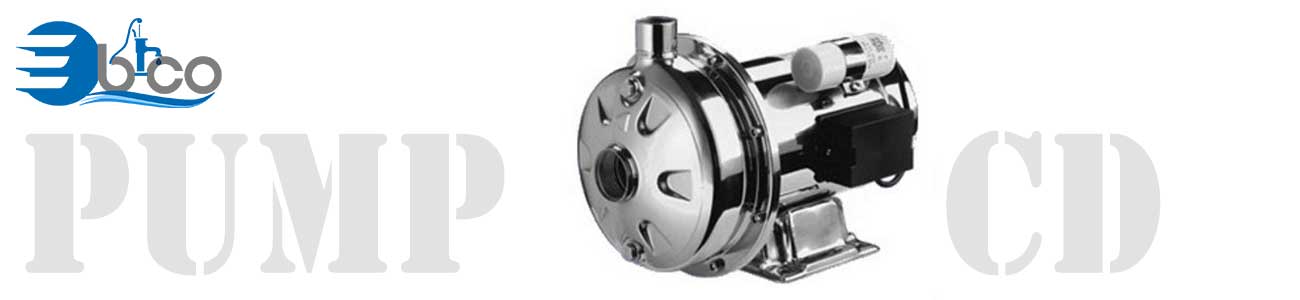

درباره پمپ سانتریفیوژ استیل CD
پمپ تمام استیل CD پمپ های گریز از مرکز افقی است که به طور کامل از استیل ضد زنگ AISI 304 ساخته شده است.
مدل CD مناسب برای استفاده های مختلف از فشار فشار داخلی تا آبیاری کوچک، از گیاهان تصفیه آب تا برج های تبخیری است. بنابراین برای دستیابی به آب پاک به طور کلی و مهر و موم مکانیکی استاندارد از سرامیک / کربن / NBR ساخته شده است.
پمپ های برقی سطحی مثل پمپ سانتریفیوژ استیل CD برای استفاده دامنه گسترده ای از نیاز های پیچیده بکار گرفته می شود و به لطف قابلیت اطمینان، انعطاف پذیری، عملکرد و راندمان بالا، زمینه های وسیع برنامه های کاربردی را پوشش می دهند و می توانند برای طیف وسیعی از کارها، با توجه به راه حل های فنی پیچیده ، سازگار شوند.
بهره وری و قابلیت اطمینان پمپ ها پمپ تمام استیل تک پروانه CD از طریق توانایی استفاده از سیستم های فن آوری اینورتر، از جمله E drive و E-power، برای صرفه جویی در انرژی و صرفه جویی در کل سیستم و بهبود پایداری محیطی، افزایش می یابد.
موارد مصرف پمپ سانتریفیوژ استیل cd
- مناسب برای افزایش فشار آب
- تصفیه آب
- آبیاری
- جهت سیستم های تهویه
- پمپاژ آب مخلوط با مایعات خورنده
اجزاء تشکیل دهنده پمپ سانتریفیوژ استیل cd
- پوسته
- پروانه
- کاسه ( محل قرارگیری سیل)
- سیل مکانیکی
- شفت
- واسطه
- پمپ های الکترومغناطیسی یکپارچه با استفاده از هیدرولیک از جنس استیل 304
عرضه آب آشامیدنی، سیستم های صنعتی برای اهداف شستشوی هوا یا درمان هوا، خدمات ساختمانی با گرمایش و خنک کننده یا فشار زیاد، استفاده از آنها است که نیاز به راه حل خاص دارند که با استفاده از ابزار جانبی پمپ تمام استیل تک پروانه CD می توان به این راه حل ها دست پیدا کرد
برای گرفتن قیمت مناسب پمپ تمام استیل تک پروانه CD و دریافت لیست قیمت پمپ تمام استیل تک پروانه CD با شرکت بوسترکار تماس بگیرید که نماینده شرکت ابارا می باشد.
منحنی فنی
نمودار فنی کفکش Best 2-5
نحوه نصب
نحوه نصب کف کش Best 2-5
مشخصات پمپ
مشخصات پمپ لجنکش Best 2-5
| پمپ | ||
| مشخصات سیال | نوع مایع
حداکثر دما (c) |
آب تمییز /آّب الوده |
| حداکثر قطر ذرات جامد(MM) | سایر 10
20(BEST ONE-ZERO) |
|
| ساختار | پروانه
سیل شفت یاتاقان |
سانترافیوژ باز
سانترافیوژ باز (BEST ONE) سیل مکانیکی دو لبه روغن خور |
| اتصالات لوله | مکش | دارای صافی |
| رانش | سیل مکانیکی دو لبه روغن خور | |
| جنس | پوسته | استیل 304 |
| پروانه | استیل 304 | |
| سیل مکانیکی | BEST 2-3-4-5
BEST ONE |
|
| شفت | به همراه پوشش پلاستیکی-استیل 303 | |
| مایع روغن کاری | BEST ONE
BEST 2-3-4-5 |
|
مشخصات موتور
مشخصات موتور کف کش Best 2-5
| موتور | |
| مدل | غوطه ور با موتور خشک |
| دور موتور | 2900 |
| خازن | توکار |
| کلاس بندی عایق | F |
| درجه محافطت | IP 68 |
| فرکانس | 50 |
| فلوتر | انتخابی |
| محافط حرارتی اتوماتیک اضافه بار | توکار |
| پایه نگهدارنده | استیل 304 |
| جنس پوسته | استیل 304 |
| طول کابل برق | 10(BEST 2-3-4-5)
5(BEST ONE-ZERO) |
جدول کارکرد
جدول هد و دبی پمپ سانتریفیوژ CD
| PUMP TYPE | POWER | Q=CAPACITOR | |||||||||||||
| SINGLE PHASE | THREE PHASE | KW | HP | l/min | 0 | 20 | 50 | 80 | 90 | 110 | 130 | 160 | 180 | 210 | 250 |
| m/h | 0 | 1.2 | 3.0 | 4.8 | 5.4 | 6.6 | 7.8 | 9.6 | 10.8 | 12.6 | 15 | ||||
| H=Total Head | |||||||||||||||
| CDM 70/05 | CD 70/05 | 0.37 | 0.5 | 22 | 20.7 | 18.4 | 15.9 | 15 | – | – | – | – | – | – | |
| CDM 70/07 | CD 70/07 | 0.55 | 0.75 | 30 | 28 | 24.5 | 20.5 | – | – | – | – | – | – | – | |
| CDM 70/12 | CD 70/12 | 0.9 | 1.2 | 37 | 35 | 31.2 | 26.5 | – | – | – | – | – | – | – | |
| CDM 90/10 | CD 90/10 | 0.75 | 1 | 32 | 30.3 | 27.2 | 23.6 | 22.3 | 19.5 | – | – | – | – | – | |
| CDM 120/07 | CD 120/07 | 0.55 | 0.75 | 22.5 | – | 20.5 | 18.7 | 18.1 | 16.8 | 15.5 | 13.7 | 12.5 | – | – | |
| CDM 120/12 | CD 120/12 | 0.9 | 1.2 | 31.2 | – | 29.3 | 27.5 | 26.8 | 25.2 | 23.6 | 21 | – | – | – | |
| CDM 120/20 | CD 120/20 | 1.5 | 2 | 40.5 | – | 37.5 | 35.3 | 34.6 | 33.1 | 31.4 | 28.6 | – | – | – | |
| CDM 200/12 | CD 200/12 | 0.9 | 1.2 | 22.8 | – | – | 21.3 | 21 | 20.4 | 19.7 | 18.5 | 17.6 | 16 | 14 | |
| CDM 200/20 | CD 200/20 | 1.5 | 2 | 33 | – | – | 31.5 | 31.2 | 30.6 | 30 | 28.7 | 27.9 | 26.5 | 24.5 | |
| CD 200/25 | 1.8 | 2.5 | 39.4 | – | – | 36.8 | 36.5 | 35.6 | 34.7 | 33.3 | 32 | 30 | 27.2 | ||
جدول هد و دبی
جدول کارکرد پمپ سانتریفیوژ cd
