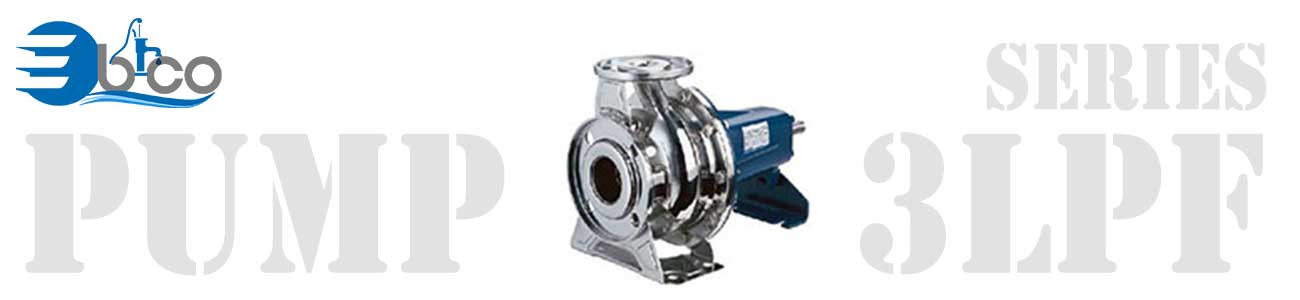

پمپ سانتریفیوژ 3LPF

درباره الکتروپمپ سانتریفیوژ استیل 3LPF

پمپ سانتریفیوژ استیل 3lpf ابارا از دسته محصولات پمپ ابارا می باشد که به صورت پمپ تک و بدون الکترو موتور می باشد که اصطلاحا به الکتروپمپ سانتریفیوژ استیل 3lpf ابارا اتانورم نیز گفته می شود. به دلیل تک بودن الکتروپمپ سانتریفیوژ استیل 3lpf ابارا می توان آن را با موتور های مختلف 900 ، 1400 و 3000 دور بست و در کیلو وات های مختلف استفاده کرد که این خود یکی از ویژگی های پمپ سانتریفیوژ 3lpf ابارا می باشد. همچنین به دلیل استفاده از پروانه استیل از الکتروپمپ سانتریفیوژ 3lpf ابارا می توان برای انتقال مواد اسیدی، دارویی و غذایی بهداشتی نیز استفاده کرد.

از دیگر ویژگی های پمپ سانتریفیوژ استیل 3lpf ابارا وصل نبودن به موتور می باشد که در صورت خرابی پمپ به موتور آسیبی نمی رسد و همچنین می توان الکتروپمپ سانتریفیوژ استیل 3lpf ابارا را به راحتی با انواع موتور کوپل کرد

مزایای پمپ سانتریفیوژ 3LPF

جنس پوسته و پروانه پمپ سانتریفیوژ 3LPF ابارا از استیل 316 می باشد.
حداکثر دمای در پمپ سانتریفیوژ 3LPF ابارا 10 تا 110 درجه سانتیگرد می باشد.
حداکثر فشار در الکتروپمپ سانتریفیوژ 3LPF ابارا 10 بار می باشد.
موتور پمپ سانتریفیوژ 3LPF ابارا تک فاز و سه فاز موجود می باشند.

اجزاء پمپ سانتریفیوژ استیل 3lpf

پوسته
پروانه
مکانیکال سیل
شفت
واسطه

کاربرد پمپ سانتریفیوژ 3LPF

الکتروپمپ سانتریفیوژ استیل 3LPF ابارا جت افزایش فشار سیستم های گرمایشی و تهویه مطبوع سیستم های شستشو و دیگر کاربردهای صنعتی مناسب می باشند.

ایران ابارا مرجع اطلاع رسانی و فروش پمپ ابارا در ایران

دانلود کاتالوگ پمپ سانتریفیوژ 3LPF 2pol

دانلود کاتالوگ پمپ سانتریفیوژ 3LPF 4pol

لیست قیمت پمپ سانتریفیوژ 3LPF ابارا

منحنی فنی 3LPF 2pol

نمودار فنی سری 3LPF با سری 3L یکی می باشد

منحنی فنی 3LPF 4pol

نمودار فنی سری 3LPF با سری 3L یکی می باشد

مشخصات پمپ

مشخصات پمپ سانتریفیوژ 3LPF

مشخصات سیال	آب تمیز، خورنده ملایم
محدوده دما (C)	-10 تا 110
حداکثر فشار (bar)	10
پروانه	سانتریفیوژ بسته
نوع آب بندی	سیل مکانیکی
یاتاقان	بلبرینگ دو رو بسته با گریس دائمی
قطر فلنج مکش	Flange DN 50,65
قطر فلنج رانش	Flange DN 32.40.50
جنس پوسته	استیل 316
جنس پروانه	استیل 316
جنس مکانیکال سیل	Ceramic/Carbon/NBR
جنس شفت	استیل 316
جنس واسط	چدن

مشخصات موتور

مشخصات موتور سانتریفیوژ 3LPF ابارا

دور موتور	2900 و 1450
فرکانس	50
فاز	تک فاز و سه فاز

جدول کارکرد 3L Series 2pol 32

جدول هد و دبی پمپ سانتریفیوژ 3L Series

PUMP TYPE	KW	HP	Absorbed Current			Q= Capacity
			Three phase			l/min	0	100	150	200	300	333	360	400	450
			230V	400V	690V	m/h	0	6	9	9	18	20	22	24	27
			230V	400V	690V	H=Total Head
3L SERIES 32-125/1.1M	1.1	–	5.0	2.9	–		22.5	21	19.9	18.4	14.1	12	–	–	–
3L SERIES 32-125/1.5M	1.5	–	5.9	3.4	–		29.5	28	26.5	24.5	19.2	17	–	–	–
3L SERIES 32-160/2.2M	2.2	–	8.3	4.8	–		37	35.5	34	32	27	25	–	–	–
3L SERIES 32-200/3.0	3.0	–	11.8	6.8	–		44	42	40	37.5	31	28	–	–	–
3L SERIES 32-200/4.0	4.0	–	15.6	9.0	–		55	53.5	52	49.5	43.5	40.5	38	–	–
3L SERIES 32-200/5.5	5.5	–	–	11.8	6.8		70.5	69	67.5	65	58.3	–	–	–	–
3L SERIES 32-200/7.5	7.5	10	–	–	–		70.5	69	67.5	65	58.3	55.5	53	49	44

جدول کارکرد 3L Series 2pol 40

جدول هد و دبی پمپ سانتریفیوژ 3L Series

PUMP TYPE	KW	HP	Absorbed Current			Q= Capacity
			Three phase			l/min	0	200	300	333	360	400	450	500	600	700
			230V	400V	690V	m/h	0	12	18	20	22	24	27	30	36	42
			230V	400V	690V	H=Total Head
3L SERIES 40-125/1.5M	1.5	–	5.9	3.4	–		20	19	17.6	17	16.5	15.7	14.5	13.2	10.3	7
3L SERIES 40-125/2.2M	2.2	–	8.3	4.8	–		26.5	25.5	24	23.5	23	22	21	19.5	16.4	13
3L SERIES 40-160/3.0	3.0	–	11.8	6.8	–		31	29.5	27.5	27	26.5	25.5	24	22.5	20	17
3L SERIES 40-160/4.0	4.0	–	15.9	9.2	–		40	38.5	37	36	35.5	34.5	33	32	29	25.5
3L SERIES 40-200/5.5	5.5	–	–	11.1	6.4		47	45.5	44	43	42.5	41	39.5	38	35	31
3L SERIES 40-200/7.5	7.5	–	–	15.1	8.7		58	57	55.5	55	54.5	53.5	52.5	51	47.5	44
3L SERIES 40-200/11	11	–	–	20.0	11.6		72	71	70	70	69.5	68.5	67.5	66	63	59

جدول کارکرد 3L Series 2pol 50

جدول هد و دبی پمپ سانتریفیوژ 3L Series

PUMP TYPE	KW	HP	Absorbed Current			Q= Capacity
			Three phase			l/min	0	400	450	500	600	700	800	1000	1200
			230V	400V	690V	m/h	0	24	27	30	36	42	48	60	72
			230V	400V	690V	H=Total Head
3L SERIES 50-125/2.2M	2.2	–	8.3	4.8	–		19	17.5	17	16.3	14.9	13.4	11.7	8	–
3L SERIES 50-125/3.0	3.0	–	11.8	3.8	–		22	20.5	20	19.6	18.4	17	15.4	11.8	8
3L SERIES 50-125/4.0	4.0	–	15.9	9.2	–		26.5	26	25.5	25	24	22.5	21.5	17.9	14
3L SERIES 50-160/5.5	5.5	–	–	11.5	6.6		33	31	30.5	30	28.5	27	25.5	22	18
3L SERIES 50-160/7.5	7.5	–	–	15.5	9.0		40	38.5	38	37.5	36	35	33.5	30	26
3L SERIES 50-200/9.2	9.2	–	–	17.4	10.0		53	–	–	50	49	47.5	45.5	40.5	34
3L SERIES 50-200/11	1	–	–	22.0	12.7		59	–	–	56	55	54	52	48	42
3L SERIES 50-200/15	15	–	–	31.3	18.0		72	–	–	70	69	68	66	62	57

جدول کارکرد 3L Series 2pol 65

جدول هد و دبی پمپ سانتریفیوژ 3L Series

PUMP TYPE	KW	HP	Q= Capacity
			l/min	0	600	700	800	1000	1200	1500	1800	1900	2000	2100	2200
			m/h	0	36	42	48	60	72	90	108	114	120	126	132
			H=Total Head
3L SERIES 65-125/4.0	4	5.5		22.5	20	19.4	18.5	16.5	14.3	10.7	7	–	–	–	–
3L SERIES 65-125/5.5	5.5	7.5		27	25	24.5	23.5	21.5	19.1	15.5	11.7	10.4	–	–	–
3L SERIES 65-125/7.5	7.5	10		32	30.5	29.5	29	27	24.5	21	16.8	15.4	14	–	–
3L SERIES 65-160/7.5	7.5	10		32	–	30	29	27	25.5	21.5	17.5	16	14.5	–	–
3L SERIES 65-160/9.2	9.2	12.5		36.5	–	34.5	34	32	29.5	26	21.5	20	18.6	17	–
3L SERIES 65-160/11	11	15		40.5	–	38.5	38	36	34	30.5	26	24.5	23	21.5	20
3L SERIES 65-160/15	15	20		48	–	45.5	45	43	41	37.5	33.5	32	30.5	29	27
3L SERIES 65-200/15	15	20		54	–	51	50	48	45.5	41	36	34	32	30	–
3L SERIES 65-200/18.5	18.5	25		60.5	–	58.5	57.5	55.5	53	49	44	42.5	40.5	39	37
3L SERIES 65-200/22	22	30		67	–	65.5	65	63	60.5	56.5	52	50.5	48.5	47	45

جدول کارکرد 3L Series 2pol 80

جدول هد و دبی پمپ سانتریفیوژ 3L Series

PUMP TYPE	KW	HP	Absorbed Current		Q= Capacity
			Three phase		l/min	0	1300	1800	2200	2600	3000	3400	3600	3800	4000
			400v	690v	m/h	0	78	108	132	156	180	204	216	228	240
			400v	690v	H=Total Head
3M 80-160/11	11	15	21	12.1		29	27.3	24.8	22.4	19.7	16.4	12.5	–	–	–
3S 80-160/11	11	15	20.9	12.1		29	27.3	24.8	22.4	19.7	16.4	12.5	–	–	–
3P 80-160/11	11	15	20.9	12.1		29	27.3	24.8	22.4	19.7	16.4	12.5	–	–	–
3M 80-160/13	13	17.5	25.3	14.6		32	30.5	28.3	25.9	23.3	20.1	16.5	14.5	–	–
3S 80-160/15R	15	20	24.3	14		32	30.5	28.3	25.9	23.3	20.1	16.5	14.5	–	–
3P 80-160/15R	15	20	24.3	14		32	30.5	28.3	25.9	23.3	20.1	16.5	14.5	–	–
3M 80-160/15	15	20	29.8	17.2		35	34	32	30	27.5	24.4	21	19.1	17	–
3S 80-160/15	15	20	28.3	16.3		35	34	32	30	27.5	24.4	21	19.1	17	–
3P 80-160/15	15	20	28.3	16.3		35	34	32	30	27.5	24.4	21	19.1	17	–
3M 80-160/18.5	18.5	25	37.8	21.8		40	39	37.2	35.2	32.9	30	26.4	24.4	22.3	20
3S 80-160/18.5	18.5	25	34.1	18.7		40	39	37.2	35.2	32.9	30	26.4	24.4	22.3	20
3P 80-160/18.5	18.5	25	34.1	19.7		40	39	37.2	35.2	32.9	30	26.4	24.4	22.3	20
3S 80-220/22	22	30	38.6	22.3		50	48	45	42	37.9	33.2	27.8	25	–	–
3P 80-200/22	22	30	38.6	22.3		50	48	45	42	37.9	33.2	27.8	25	–	–
3S 80-220/30	30	40	53.9	31.1		60	58.5	56.5	54	50.5	46.5	41.5	39	36.1	33
3P 80-220/30	30	40	53.9	31.1		60	58.5	56.5	54	50.5	46.5	41.5	39	36.1	33
3S 80-200/37	37	50	62.6	36.1		66	64	61.5	59	55.5	51.5	47	44.5	41.5	38.5
3P 80-200/37	37	50	62.6	36.1		66	64	61.5	59	55.5	51.5	47	44.5	41.5	38.5
3S 80-250/37	37	50	64.1	37		73	71.5	67.5	63	56.5	48.5	38	–	–	–
3P 80-250/37	37	50	64.1	37		73	71.5	67.5	63	56.5	48.5	38	–	–	–
3S 80-250/45	45	60	79.2	45.7		84	82.5	79	75	69.5	62	53	48	42.3	–
3P 80-250/45	45	60	79.2	45.7		84	82.5	79	75	69.5	62	53	48	42.3	–
3S 80-250/55	55	75	98.1	56.6		95	93.5	91	87.5	82.5	76.5	68.5	64.5	60	55
3P 80/250/50	55	75	98.1	56.6		95	93.5	91	87.5	82.5	76.5	68.5	64.5	60	55

جدول کارکرد 3L Series 4pol 32 40 50

جدول هد و دبی پمپ سانتریفیوژ 3L Series

PUMP TYPE	KW	HP	Q= Capacity
			l/min	50	100	160	200	250	300	350	400	500	600	650
			m/h	3	6	9.6	12	15	18	21	24	30	36	39
			H=Total Head
3L SERIES 32-125/0.25	0.25	0.33		5.6	4.9	3.3	–	–	–	–	–	–	–	–
3L SERIES 32-160/0.37R	0.37	0.5		7.2	6.3	4.5	–	–	–	–	–	–	–	–
3L SERIES 32-160/0.37	0.37	0.5		8.7	8	6.7	–	–	–	–	–	–	–	–
3L SERIES 32-200/0.55R	0.55	0.75		10.5	9.3	7	–	–	–	–	–	–	–	–
3L SERIES 32-200/0.55	0.55	0.75		12	11	9.2	–	–	–	–	–	–	–	–
3L SERIES 32-200/0.75	0.75	1		17.3	16.5	14.6	–	–	–	–	–	–	–	–
3L SERIES 40-125/0.37R	0.37	0.5		–	4.5	4	3.6	3	2.3	1.5	–	–	–	–
3L SERIES 40-125/0.37	0.37	0.5		–	6.2	5.7	5.2	4.6	3.8	3	–	–	–	–
3L SERIES 40-160/0.55R	0.55	0.75		–	7.2	6.7	6.3	5.7	5	4.3	–	–	–	–
3L SERIES 40-160/0.55	0.55	0.75		–	8.5	7.9	7.5	6.9	6.2	5.4	–	–	–	–
3L SERIES 40-200/1.1R	1.1	1.5		–	11	10.5	10.1	9.6	9	8.3	–	–	–	–
3L SERIES 40-200/1.1	1.1	1.5		–	12.7	12.3	11.9	11.2	10.4	9.4	–	–	–	–
3L SERIES 40-200/1.5	1.5	2		–	17.8	17.4	16.9	16.2	15.3	14.2	–	–	–	–
3L SERIES 50-125/0.55R	0.55	0.75		–	–	–	4.9	4.7	4.4	4.2	3.8	3	2	–
3L SERIES 50-125/0.55	0.55	0.75		–	–	–	5.8	5.6	5.4	5.2	4.9	4.1	3.2	–
3L SERIES 50-160/1.1R	1.1	1.5		–	–	–	7.7	7.5	7.2	6.9	6.5	5.6	4.5	–
3L SERIES 50-160/1.1	1.1	1.5		–	–	–	9	8.8	8.5	8.2	7.8	6.9	5.8	–
3L SERIES 50-200/1.5R	1.5	2		–	–	–	12.1	11.8	11.5	11.1	10.6	9.5	8	–
3L SERIES 50-200/1.5	1.5	2		–	–	–	13	12.7	12.3	11.9	11.5	10.5	9.1	–
3L SERIES 50-200/2.2	2.2	3		–	–	–	17.7	17.5	17.2	16.8	16.4	15.4	14	–

جدول کارکرد 3L Series 4pol 65

جدول هد و دبی پمپ سانتریفیوژ 3L Series

PUMP TYPE	KW	HP	Q= Capacity
			l/min	300	350	400	500	600	650	800	950	1000	1050	1100	1200
			m/h	18	21	24	30	36	39	48	57	60	63	66	72
			H=Total Head
3L SERIES 65-125/0.55	0.55	0.75		4.8	4.6	4.4	4.0	3.5	3.2	2.3	1.4	–	–	–	–
3L SERIES 65-125/90.75	0.75	1		6	5.8	5.7	5.2	4.6	4.4	3.5	2.5	2.2	–	–	–
3L SERIES 65-125/1.1	1.1	1.5		7.2	7	5.8	6.3	5.8	5.4	4.5	3.5	3.2	2.8	–	–
3L SERIES 65-160/1.1	1.1	1.5		–	8.1	8.0	7.4	7.0	6.6	5.7	4.6	4.2	3.8	–	–
3L SERIES 65-160/1.5	1.5	2		–	9.2	9	8.5	8	7.7	6.7	5.7	5.3	4.9	4.5	–
3L SERIES 65-160/2.2	2.2	3		–	11.3	11.1	10.6	10	9.8	8.8	7.6	7.2	6.8	6.4	5.5
3L SERIES 65-200/2.2R	2.2	3		–	12.4	12.2	11.6	11	10.6	9.3	7.8	7.3	6.8	–	–
3L SERIES 65-200/2.2	2.2	3		–	13.9	13.7	13.0	12.4	12	10.8	9.3	8.8	8.3	7.8	–
3L SERIES 65-200/3.0	3	4		–	15.8	15.6	15.6	14.5	14.1	12.9	11.6	11.1	10.6	10.1	9

جدول کارکرد 3L Series 4pol 80

جدول هد و دبی پمپ سانتریفیوژ 3L Series

PUMP TYPE	KW	HP	Absorbed Current			Q= Capacity
			Three phase			l/min	0	600	800	1000	1200	1400	1600	1800	2000	2200
			230V	400V	690V	m/h	0	36	48	60	72	84	96	108	120	132
			230V	400V	690V	48H=Total Head
3LM4 80-160/1.5	1.5	2	5.4	3.13	–		7.3	6.8	6.3	5.7	5	4.2	3.4	2.4	–	–
3LS4 80-160/1.5	1.5	2	5	2.88	–		7.3	6.8	6.3	5.7	5	4.2	3.4	2.4	–	–
3LP4 80-160/1.5	1.5	2	5	2.88	–		7.3	6.8	6.3	5.7	5	4.2	3.4	2.4	–	–
3LM4 80-160/2.2R	2.2	3	7.3	4.25	–		8.6	8.1	7.8	7.3	6.7	6	5.2	4.2	3	–
3LS4 80-160/2.2R	2.2	3	7.6	4.48	–		8.6	8.1	7.8	7.3	6.7	6	5.2	4.2	3	–
3LP4 80-160/2.2R	2.2	3	7.8	4.48	–		9.5	8.1	7.8	7.3	6.7	6	5.2	4.2	3	–
3LM4 80-160/2.2	2.2	3	8.8	4.75	–		9.5	9.1	8.8	8.3	7.8	7.1	6.2	5.2	4.1	–
3LS4 80-160/2.2	2.2	3	8.8	5.13	–		9.5	9.1	8.8	8.3	7.8	7.1	6.2	5.2	4.1	–
3LP4 80-160/2.2	2.2	3	10.2	5.13	–		12.4	9.1	8.8	8.3	7.8	7.1	6.2	5.2	4.1	–
3LM4 80-200/3	3	4	8.9	5.9	–		12.4	12	11.5	10.7	9.7	8.6	7.3	5.9	4.2	–
3LS4 80-200/3	3	4	8.9	5.12	–		12.4	12	11.5	10.7	9.7	8.6	7.3	5.9	4.2	–
3LP4 80-200/3	3	4	13.7	5.12	–		14.8	12	11.5	10.7	9.7	8.6	7.3	5.9	4.2	–
3LM4 80-200/4R	4	5.5	12.1	7.9	–		14.8	14.4	13.9	13.2	12.2	11.2	10.1	8.8	7.2	5.6
3LS4 80-200/4R	4	5.5	12.1	6.99			14.8	14.4	13.9	13.2	12.2	11.2	10.1	8.8	7.2	5.6
3LP4 80-200/4R	4	5.5	14.7	6.99	–		16	14.4	13.9	13.2	12.2	11.2	10.1	8.8	7.2	5.6
3LM4 80-200/4	4	5.5	13.4	8.5	–		16	15.4	14.9	14.1	13.2	12.3	11.1	9.9	8.4	6.7
3LS4 80-200/4	4	5.5	13.4	7.75	–		16	15.4	14.9	14.1	13.2	12.3	11.1	9.9	8.4	6.7
3LP4 80-200/4	4	5.5	–	7.75	–		18.5	15.4	14.9	14.1	13.2	12.3	11.1	9.9	8.4	6.7
3LM4 80-250/5.5R	5.5	7.5	–	9.4	5.42		18.5	17.7	17	16	14.6	12.9	10.7	8.4	–	–
3LS4 80-250/5.5R	5.5	7.5	–	8.79	5.07		18.5	17.7	17	16	14.6	12.9	10.7	8.4	–	–
3LP4 80-250/5.5R	5.5	7.5	–	8.79	5.07		21.2	17.7	17	16	14.6	12.9	10.7	8.4	–	–
3LM4 80-250/5.5	5.5	7.5	–	11.3	6.52		21.2	20.5	19.9	18.9	17.6	15.9	13.8	11.7	9.3	–
3LS4 80-250/5.5	5.5	7.5	–	10.88	6.28		21.2	20.5	19.9	18.9	17.6	15.9	13.8	11.7	9.3	–
3LP4 80-250/5.5	5.5	7.5	–	10.88	6.28		24.5	20.5	19.9	18.9	17.6	15.9	13.8	11.7	9.3	–
3LM4 80-250/7.5	7.5	10	–	14.7	8.49		24.5	24	23.4	22.5	21.3	19.8	18	15.9	13.5	10.8
3LS4 80-250/7.5	7.5	10	–	13.6	7.85		24.5	24	23.4	22.5	21.3	19.8	18	15.9	13.5	10.8
3LP4 80-250/7.5	7.5	10	–	13.6	7.85			24	23.4	22.5	21.3	19.8	18	15.9	13.5	10.8
