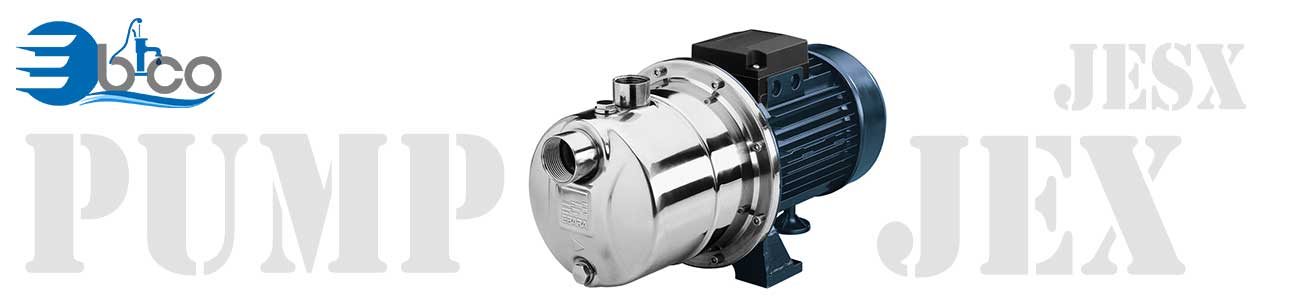

درباره پمپ خودمکش JEX – JESX
پمپ خودمکش jex از دسته پمپ های برقی از جنس استیل AISI 304 هستند. این پمپ های خودپرداز مجهز به سیستم Venturi (انژکتور و پخش کننده) است که به راحتی قابل استفاده می باشد.
الکترو پمپ خودمکش تمام استیل JEX دارای وزنی سبک به دلیل اندازه کوچک خود هستند. ساختار آنها تشکیل شده از بدنه پمپ ، پروانه ، دیسک بلبرینگ از جنس استیل AISI 304 است . پمپ خودمکش JEX با یک شفت از جنس استیل AISI 303 مجهز شده اند (برای قسمت در تماس با مایع.) این پروانه ها بسته به مدل متفاوت است: برای پمپ های برقی JESX پروانه در PPE + PS تقویت شده با الیاف شیشه ، در حالی که برای JEX پروانه از جنس استیل AISI 304می باشد.
برای هر دو نسخه از بدنه مکانیکی در سرامیک / کربن / NBR موتورها 2 قطب آسنکرون و خود تهویه هستند. بهره وری انرژی بالا IE3 با شروع از 0.75 کیلو وات می باشد در کل از پمپ jex برای کارهای معمولی نه چندان قوی مورد استفاده قرار می گیرد.
موارد استفاده پمپ خودمکش JEX
- تامین آب
- افزایش فشار
- در سیستم های آبیاری کوچک
- تخلیه مخازن
- استخرها
- پمپاژ آبهای تمیز
موارد مشابه با پمپ خودمکش JEX
از موتورهای هم نام و هم رده با پمپ خود مکش JEX می توان به الکتروپمپ خودمکش تمام استیل JE یا الکتروپمپ خودمکش تمام استیل JES اشاره نمود و البته در مدل های پمپ خودمکش JESX نیز تولید می شود که هرکدام دارای ویژگی ها و قدرت های مختلف می باشند.
اجزاء پمپ خودمکش JEX
- پوسته
- پروانه
- کاسه سیل
- سیل مکانیکی
- شفت
- واسطه
- اجکتور
- دیفیوزر
منحنی فنی
نمودار فنی پمپ خودمکش jex
مشخصات پمپ
مشخصات پمپ خودمکش JEX
| مشخصات سیال | نوع مایع | آب تمیز |
| حداکثر دما | 60 | |
| حداکثر فشار | 6 | |
| ساختار | پروانه | سانتریفیوژ بسته |
| نوع آببندی | مکانیکال سیل | |
| یاتاقان | بلبرینگ دورو بسته | |
| اتصالات لوله | مکش | 1 ¼ (JE , JEX)
1 (JES , JESX) |
| رانش | 1 | |
| جنس | پوسته | استیل 304 |
| پروانه | استیل 304 تکنوپلیمر ، | |
| کاسه سیل | استیل 304 | |
| سیل مکانیکی | Ceramic/Carbon/NBR | |
| شفت | استیل 303 | |
| واسطه | آلومینیوم استیل 304 ، | |
مشخصات موتور
مشخصات موتور پمپ خودمکش JEX
| دور موتور | 2900 |
| کلاس عایقبندی | F |
| درجه محافظت | IP 54 (JESX , JEX)
IP 44 (JES , JE) |
| خازن | توکار |
| فرکانس | 50 |
| محافظ حرارتی اتوماتیک اضافه بار | برای موتورهای تکفاز درنظر گرفته شده |
| برای موتورهای سه فاز توسط مصرف کننده تامین می گردد. | |
| جنس پوسته | آلومینیوم ، استیل 304 |
| پایه نگهدارنده | آلومینیوم ، استیل 304 |
جدول کارکرد
جدول هد و دبی پمپ خودمکش JEX
| Pump type | KW | Capacitor | Absored Current (A) | l/min | Q=Capacity | ||||||||||||
| Single-phase230V 50hz | Three-phase
230/400v 50hz |
µF | Vc | Single-phase | Three-phase | 5 | 20 | 30 | 40 | 45 | 50 | 60 | 70 | 75 | |||
| 230V | 400V | m/h | 0.3 | 1.2 | 1.8 | 2.4 | 2.7 | 3 | 3.6 | 4.2 | 4.5 | ||||||
| H=Total Head | |||||||||||||||||
| JESXM 5 | JEX 5 | 0.37 | 10 | 450 | 2.1 | 1.5 | 0.85 | 28 | 23 | 20 | 15 | 11.5 | – | – | – | – | |
| JESXM 6 | JEX 6 | 0.44 | 10 | 450 | 2.4 | 1.9 | 1.1 | 31.5 | 26 | 22 | 17 | 13.5 | – | – | – | – | |
| JESXM 8 | JEX 8 | 0.6 | 12.5 | 450 | 3.0 | 2.25 | 1.3 | 37 | 29 | 25 | 20 | 16 | – | – | – | – | |
| JESXM 80 | JEX 80 | 0.6 | 16 | 450 | 4.7 | 3.3 | 1.9 | 39 | 33 | 29 | 26.5 | 25 | 23.5 | 20.5 | 18 | – | |
| JESXM 100 | JEX 100 | 0.75 | 20 | 450 | 6.4 | 4.5 | 2.6 | 43 | 37 | 33.5 | 30 | 28 | 27 | 24 | 21 | – | |
| JESXM 120 | JEX 120 | 0.88 | 20 | 450 | 6.7 | 4.7 | 2.7 | 47.5 | 41 | 37 | 34 | 32 | 30.5 | 27.5 | 24.5 | – | |
| JESXM 150 | JEX 150 | 1.1 | 31.5 | 450 | 8.0 | 5.6 | 3.3 | 56 | 49 | 44.5 | 40.5 | 38.5 | 37 | 34 | 31 | 29.5 | |
جدول هد و دبی
جدول کارکرد خودمکش jex
