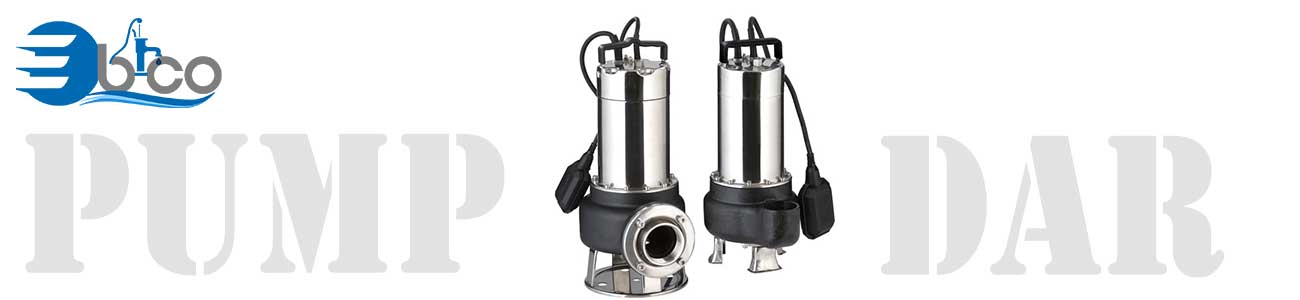

درباره پمپ لجنکش DAR
پمپ لجنکش DAR یک نوع از پمپ های برقی زیر آب با گرداب و پروانه دو کانال ، برای کاربردهای فاضلاب.
این نوع پمپ های لجنکش مناسب برای مایعات حاوی مواد جامد و / یا رشته ای در حالت تعلیق و برای تخلیه آب فاضلاب (وسایل بهداشتی)می باشند. همچنین برای تخلیه آبگیرها و تخلیه آب داخل فاضلاب پمپ لجنکش DAR توصیه می شود.
داده های تکنیکی پمپ لجنکش DAR
- حداکثر غوطه وری 7 متر با طول کابل 10 متر
- حداکثر درجه حرارت مایع (آب فاضلاب): 25 درجه سانتیگراد با پمپ نیمه قطعه فرو رفته
35 درجه سانتیگراد با پمپ کاملاً زیر آب - حداکثر عبور مواد جامد 50 میلی متر
قطب 2 - کلاس عایق F
- درجه حفاظت IP68
- ولتاژ: تک فاز 1 ~ 230V ± 10٪ ، سه فاز 3 ~ 400V ± 10٪
در پمپ لجنکش DAR خازن تقسیم دائمی در محافظ اضافه بار موتور با تنظیم مجدد خودکار ساخته شده است.
نسخه سه فاز دارای محافظ موتور داخلی نیست ، بنابراین باید محافظت از اضافه بار توسط کاربر فراهم شود.
مواد بکار رفته شده در پمپ لجنکش DAR
- بدنه پمپ: چدن
- پروانه AISI 304 (EN 1.4301)
- شافت AISI 316 (EN 1.4401)
- سیل مکانیکی: سمت پروانه گرافیت / سرامیک ، حلقه آب بندی NBR سمت موتور
منحنی فنی DAR 50
نمودار فنی کفکش DAR 50
منحنی فنی DAR 65
نمودار فنی کفکش DAR 65
مشخصات پمپ
مشخصات پمپ لجنکش DAR
| نوع مایع | نوع مایع | آبهای آلوده و دارای ذرات |
| حداکثر حرایت | 35 درجه سانتیگراد | |
| حداکثر مواد جامد | 50 در مدل DAR | |
| 65 در مدل DAR-F | ||
| حداکثر عمق مجاز | 7 متر | |
| اجزاء اصلی | پروانه | Bicanal , vortex |
| نوع مکانیکال سیل | singel mechanical seal | |
| نوع آب بندی | سیل و بلبرینگ | |
| اتصالات | فلنج ورودی | 50 میلیمتر از نوع باز برای DAR |
| فلنج خروجی | 65 میلیمتر از نوع باز برای DAR-F | |
| جنس قطعات | بدنه | cast Iron |
| پروانه | AISI 304 | |
| روکش | AISI 304 | |
| سیل روی شفت | geraphit/alumina/NBR DAR | |
| SiC/alumina/NBR DAR-F | ||
| کفی سیل | AISI 304 | |
| محور | AISI 316 | |
| خنک کنندگی | توسط روغن | |
مشخصات موتور
مشخصات موتور کف کش DAR
| نوع موتور | تک فاز | سه فاز | |
| تعداد پل | 2 پل | ||
| دور موتور | 2800 | ||
| درجه حفاظت | IP X8 | ||
| توان | [kw] | 1.1 ÷ 1.5 | 1.1 ÷ 1.5 |
| [HP] | 1.5 ÷ 2 | 1.5 ÷ 2 | |
| فرکانس | [Hz] | 50 | |
| ولتاژ | [V] | 230 ± 10 % | 400 ± 10 % |
| خازن | درنظر گرفته شده | — | |
| محافظت در برابر فشار بیش از حد | در نظر گرفته شده | به عهده مشتری | |
| سوئیچ | قابل طراحی | — | |
جدول کارکرد
جدول هد و دبی کفکش DAR
